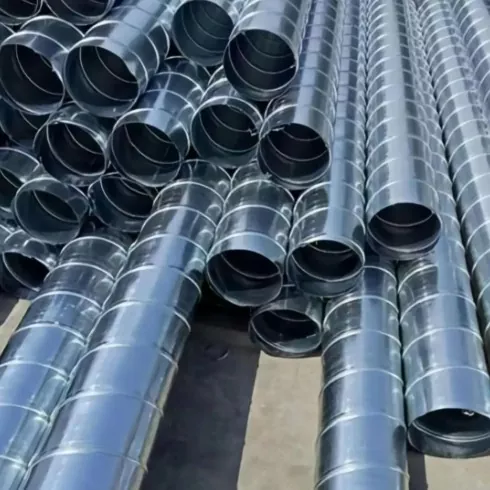

الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير

تعتبر الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير مناسبة لأنظمة خطوط الأنابيب التي تتطلب سعة تدفق كبيرة وقوة هيكلية ومرونة الأبعاد. تشمل خيارات المواد الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المقاوم للصدأ، والفولاذ المقاوم للتآكل. يمكن اختيار المعالجات السطحية مثل الجلفنة والطلاءات المضادة للتآكل وفقًا للوسط المنقول وبيئة الخدمة.

ميزات المنتج

نطاق القطر الكبير:تدعم الأقطار الخارجية للأنبوب من 219 مم إلى 3500 مم نقل السوائل بكميات كبيرة وإنشاء خطوط أنابيب واسعة النطاق.

سمك الجدار المرن:يمكن اختيار سمك الجدار من 3 مم إلى 50 مم وفقًا للضغط والحمل الهيكلي وظروف التثبيت ومواصفات المشروع.

البناء الملحومة دوامة:يتم تشكيل الشريط أو اللوحة الفولاذية في شكل أسطواني على طول مسار حلزوني ويتم ربطها بواسطة لحام حلزوني مستمر. طريقة الإنتاج هذه مناسبة لتصنيع الأنابيب ذات القطر الكبير من المواد الفولاذية ذات العرض القياسي.

خيارات المواد المتعددة:يمكن اختيار الفولاذ الكربوني وسبائك الفولاذ والفولاذ المقاوم للصدأ والفولاذ المقاوم للتآكل وفقًا للمتطلبات الميكانيكية وخصائص الوسط المنقول.

حماية السطح:تتوفر خيارات الجلفنة والرش والطلاء المضاد للتآكل للتطبيقات التي تتطلب حماية إضافية ضد الرطوبة أو المواد الكيميائية أو التربة أو غيرها من الظروف المسببة للتآكل.

مرونة الطول:الأطوال القياسية هي 6 م و 12 م. يمكن مناقشة الأطوال الأخرى وفقًا لمتطلبات النقل والتركيب والمشروع.

المواصفات الفنية

المواد والمعالجة السطحية

يجب اختيار المادة وفقًا للحمل الميكانيكي والوسط المنقول ودرجة الحرارة والضغط وظروف التآكل لنظام خطوط الأنابيب.

الصلب الكربونيمناسب لتطبيقات النقل الهيكلي والسوائل العامة حيث تتطلب القوة القياسية وقابلية اللحام.سبائك الصلبيمكن اختياره عند الحاجة إلى أداء ميكانيكي أو متعلق بدرجة الحرارة الإضافية.الفولاذ المقاوم للصدأيتم استخدامه حيث تكون هناك حاجة إلى مقاومة أعلى للتآكل.فولاذ مقاوم للتآكليمكن أخذها في الاعتبار بالنسبة لأنظمة خطوط الأنابيب المعرضة لبيئات الخدمة العدوانية.

يمكن اختيار المعالجة السطحية بناءً على ظروف التثبيت والتشغيل. توفر الجلفنة طبقة واقية تعتمد على الزنك، في حين أن الرش والطلاءات المضادة للتآكل يمكن أن توفر حماية إضافية للأنابيب المستخدمة في البيئات الخارجية أو تحت الأرض أو المرتبطة بالمياه أو المعرضة كيميائيًا.

كيف يتم تصنيع الأنابيب الفولاذية الملحومة الحلزونية

يتم تصنيع الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير من خلال عملية التشكيل واللحام المستمرة. يتم تحضير الشريط أو اللوح الفولاذي وفقاً للمواد والأبعاد المطلوبة، ثم يتم تشكيله في شكل أسطواني على طول زاوية حلزونية يمكن التحكم فيها. يتم ربط الحواف من خلال اللحام الحلزوني لإنشاء جسم الأنبوب.

بعد اللحام، يتم فحص الأنبوب للتأكد من دقة الأبعاد وجودة اللحام وحالة السطح والمتطلبات المحددة الأخرى. يمكن إجراء عمليات إضافية مثل القطع، والميلا، ومعالجة السطح وفقًا لمتطلبات التطبيق والتركيب النهائية.

بالمقارنة مع إنتاج التماس المستقيم، يسمح التشكيل الحلزوني بإنتاج الأنابيب ذات القطر الكبير من شرائح الفولاذ المتوفرة أو عروض الألواح مع الحفاظ على المرونة في قطر الأنبوب وسمك الجدار. يجب اختيار التكوين النهائي للأنبوب وفقًا لمعايير التصميم المطبقة ومتطلبات المشروع.

التطبيقات

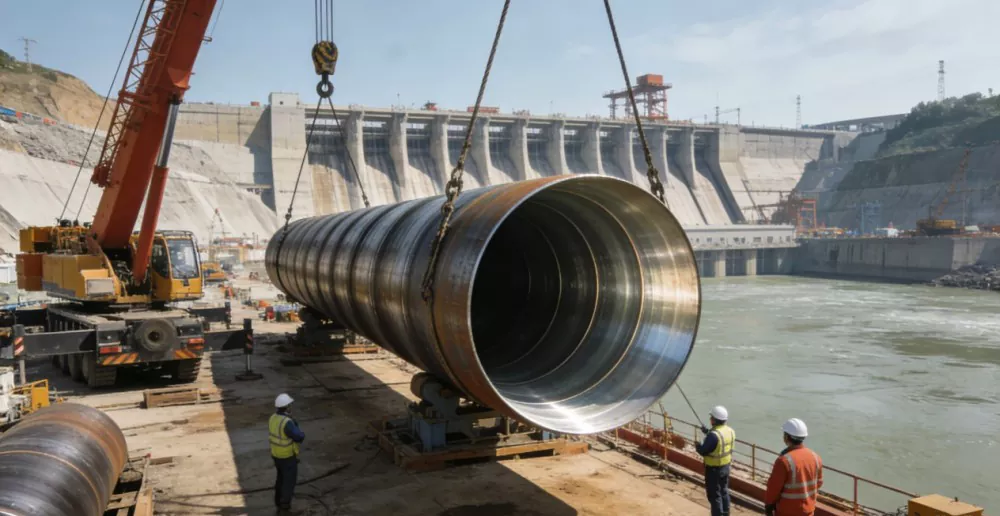

نقل المياه:يتم استخدام الأنابيب الفولاذية الملحومة اللولبية ذات القطر الكبير لخطوط أنابيب إمداد المياه، وأنظمة تحويل المياه، وأنظمة الصرف الصحي، والبنية التحتية للمياه واسعة النطاق حيث تتطلب قدرة تدفق عالية.

نقل النفط والغاز:ويمكن استخدامها في أنظمة خطوط الأنابيب لنقل النفط والغاز الطبيعي والسوائل الأخرى. يجب تحديد درجة المواد وسمك الجدار ومتطلبات اللحام والطلاء وتصميم الضغط وفقًا لمواصفات خط الأنابيب.

الصناعة الكيميائية:يمكن استخدام الأنابيب لنقل السوائل والغازات الكيميائية عندما تكون درجة الفولاذ المختارة والمعالجة الوقائية متوافقة مع الوسط المنقول.

التعدين:يمكن استخدام الأنابيب ذات القطر الكبير لنقل المياه والطين والطين ووسائط المعالجة الأخرى في منشآت التعدين ومعالجة المعادن.

البنية التحتية البلدية:تشمل التطبيقات إمدادات المياه والصرف الصحي والبنية التحتية للمرافق وأنظمة خطوط الأنابيب المرتبطة بالطرق والجسور والأنفاق والأشغال العامة الأخرى.

ضبط الجودة

تركز مراقبة الجودة للأنابيب الفولاذية الملحومة الحلزونية على المواد الخام، وأبعاد التشكيل، وسلامة اللحام، وهندسة الأنابيب، وحالة السطح، والفحص النهائي.

• يتم فحص المواد الخام وفقًا لدرجة الفولاذ المحددة ومتطلبات المواد.
• يتم قياس القطر الخارجي للأنبوب وسمك الجدار للتحقق من متطلبات الأبعاد.
• يتم فحص طبقات اللحام الحلزونية وفقًا لمتطلبات الجودة المطبقة.
• يمكن تطبيق طرق الاختبار بالموجات فوق الصوتية أو غيرها من طرق الاختبار غير المدمرة عندما تتطلب مواصفات المنتج ذلك.
• يتم فحص حالة السطح قبل الجلفنة أو الطلاء أو عمليات التشطيب الأخرى.
• يتم فحص الأنابيب النهائية للتأكد من طولها ومظهرها وأبعادها والمتطلبات الفنية المحددة قبل الشحن.

خيارات التخصيص والمعالجة

يمكن تكوين الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير وفقًا لمتطلبات مشاريع خطوط الأنابيب المختلفة. تشمل الخيارات المتاحة درجة المواد، والقطر الخارجي، وسمك الجدار، وطول الأنبوب، ومعالجة السطح، والقطع، والميلا، والمعالجة المضادة للتآكل.

بالنسبة للطلبات الخاصة بالمشروع، يجب توفير المعلومات الأساسية مثل الوسط المنقول، وضغط التصميم، ودرجة حرارة التشغيل، وقطر الأنبوب، وسمك الجدار، وبيئة التثبيت، والمعايير المطبقة، ومتطلبات الطلاء قبل الإنتاج. وهذا يسمح بمطابقة مواصفات الأنبوب مع ظروف العمل الفعلية بدلاً من تحديدها فقط حسب القطر.

لماذا تختار شونشن؟

الشركة المصنعة لصناعة الصلب من ذوي الخبرة:تأسست Tianjin Shunchen في عام 2014، وتطورت من شركة لتجارة الصلب إلى مجموعة صناعية متكاملة تغطي معالجة الصلب، والجلفنة، والمعالجة المضادة للتآكل، والخدمات اللوجستية، والتجارة الدولية. مع أكثر من 300 موظف وسنوات من الخبرة في تصنيع وتوريد الفولاذ، تتفهم Shunchen متطلبات التطبيقات الهندسية والصناعية المختلفة.

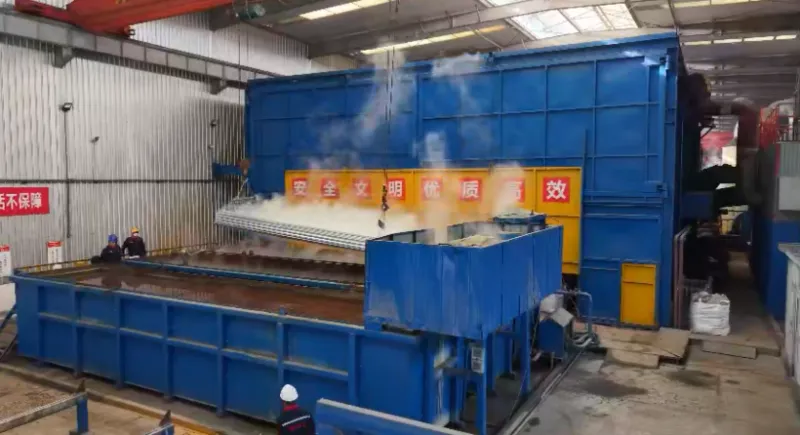

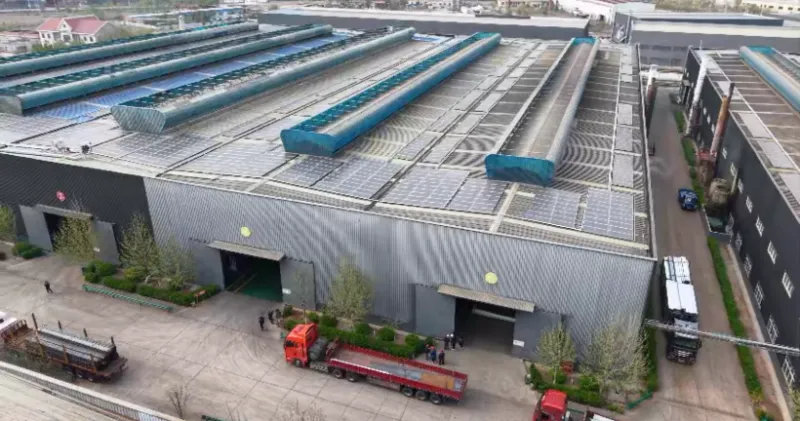

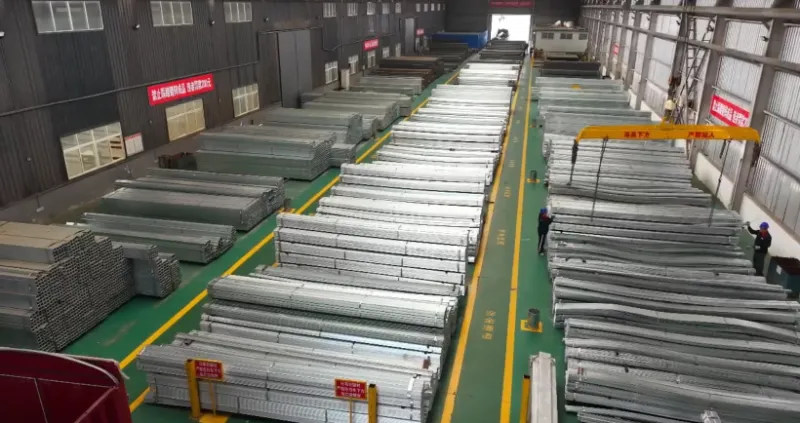

قدرات الإنتاج والمعالجة المتكاملة:تقوم شركة Shunchen بتشغيل مرافق إنتاج متعددة، بما في ذلك ثلاثة خطوط جلفنة بالغمس الساخن، وخط إنتاج الهيكل الفولاذي، وخطي رش مضاد للتآكل. مع أكثر من 40 ألف متر مربع من مساحة الإنتاج والتخزين، توفر الشركة منتجات الصلب مع خيارات معالجة متكاملة، بما في ذلك المعالجة السطحية والتصنيع حسب الطلب.

القدرة الإنتاجية المستقرة:تتجاوز الطاقة الإنتاجية السنوية 450,000 طن، مما يدعم الإمداد المستمر لمشاريع البناء واسعة النطاق وتطبيقات البنية التحتية والعملاء الصناعيين. يساعد الجمع بين القدرة على التصنيع وإدارة المخزون على تحسين كفاءة التوريد لمتطلبات الطلبات المختلفة.

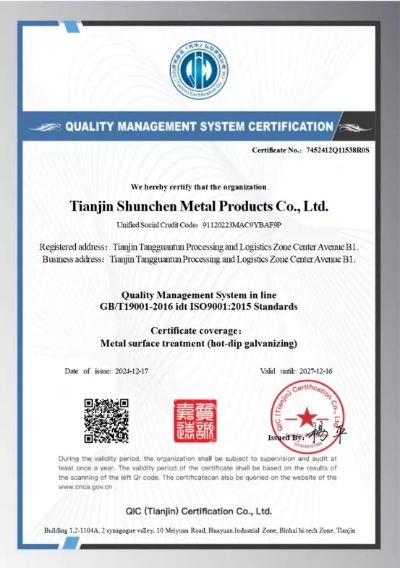

نظام إدارة الجودة:حصلت Shunchen على شهادة نظام إدارة الجودة ISO 9001 في عام 2018 وتطبق إجراءات موحدة لمراقبة الجودة في جميع أنحاء الإنتاج. يتم فحص المواد الخام وخطوات المعالجة وأبعاد المنتج ومعالجة السطح والمنتجات النهائية وفقًا للمتطلبات المعمول بها.

حلول الصلب المخصصة:استناداً إلى ظروف المشروع المختلفة، توفر Shunchen خيارات مخصصة لمواصفات المنتج، وطرق المعالجة، وحماية السطح، ومتطلبات التسليم. يمكن للعملاء اختيار الحلول المناسبة وفقًا لبيئة التطبيق، والمتطلبات الهيكلية، وظروف التثبيت.

التنمية الصناعية طويلة المدى:وفي عام 2024، وصلت قيمة الإنتاج السنوي لشركة Shunchen إلى ما يقرب من 2 مليار يوان، مما يعكس قدراتها الموسعة من إمدادات الصلب إلى خدمات التصنيع الصناعية الشاملة. تواصل الشركة تطوير حلول لتطبيقات الصلب التقليدية والمجالات الناشئة مثل هياكل الدعم الكهروضوئية.

التثبيت ودعم ما بعد البيع

يجب أن يتم التثبيت وفقًا لتصميم خط الأنابيب وإجراءات اللحام المعمول بها ومعايير التثبيت ذات الصلة. يجب استخدام طاقم لحام محترف للتوصيلات الميدانية، ويجب فحص الوصلات المكتملة وفقًا لمتطلبات المشروع.

قبل التشغيل، يجب فحص خط الأنابيب للتأكد من جودة الاتصال والتسرب ومطابقة الأبعاد وتلف السطح أو الطلاء. يجب إجراء الفحص والصيانة المنتظمة وفقًا لبيئة التشغيل وظروف خدمة خطوط الأنابيب.

توفر Shunchen الدعم الفني لاختيار المنتج ومتطلبات الأبعاد والمعالجة السطحية والأسئلة المتعلقة بالتركيب. بالنسبة لأوامر المشروع، يمكن مراجعة المتطلبات الفنية قبل الإنتاج لتقليل عدم تطابق المواصفات أثناء التثبيت.

التعليمات

ما هو الأنبوب الفولاذي الملحوم الحلزوني ذو القطر الكبير؟

الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير عبارة عن أنابيب فولاذية يتم تصنيعها عن طريق تشكيل شريط أو لوحة فولاذية في شكل أسطواني على طول مسار حلزوني ولحام التماس الحلزوني. يتم استخدامه بشكل شائع لأنظمة خطوط الأنابيب ذات القطر الكبير حيث تكون هناك حاجة إلى سعة تدفق كبيرة للسوائل.

ما هي الأقطار المتاحة؟

نطاق قطر Shunchen المعلن هو 219 ملم إلى 3500 ملم. يعتمد القطر المناسب على متطلبات التدفق، وظروف التصميم، وقيود التثبيت، ومواصفات خط الأنابيب المطبق.

ما هي سمك الجدار المتاحة؟

تتراوح سماكة الجدار من 3 ملم إلى 50 ملم. يجب تحديد السُمك المطلوب وفقًا لضغط التصميم، والأحمال الميكانيكية، وبدل التآكل، ودرجة المادة، والمعايير المعمول بها.

ما هي المواد التي يمكن استخدامها؟

تشمل فئات المواد المتاحة الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المقاوم للصدأ، والفولاذ المقاوم للتآكل. الدرجة المناسبة تعتمد على بيئة العمل والوسيلة المنقولة.

هل يمكن تخصيص طول الأنبوب؟

نعم. الأطوال القياسية هي 6 م و 12 م، في حين يمكن مناقشة الأطوال الأخرى وفقًا لمتطلبات المشروع وظروف النقل ومتطلبات التثبيت.

ما هي المعالجات السطحية المتاحة؟

تشمل خيارات المعالجة السطحية الجلفنة والرش والطلاءات المضادة للتآكل. تعتمد المعالجة المناسبة على ما إذا كان الأنبوب يستخدم فوق سطح الأرض، أو تحت الأرض، أو في التطبيقات المتعلقة بالمياه، أو في بيئة مسببة للتآكل.

ما هي الصناعات التي تستخدم الأنابيب الفولاذية الملحومة الحلزونية ذات القطر الكبير؟

وتشمل التطبيقات الشائعة نقل المياه، ونقل النفط والغاز، والمعالجة الكيميائية، والتعدين، والصرف الصحي، ومشاريع البنية التحتية البلدية.

كيف ينبغي اختيار مواصفات الأنابيب؟

يجب أن يأخذ الاختيار في الاعتبار الوسط المنقول، ومعدل التدفق المطلوب، وضغط التصميم، ودرجة حرارة التشغيل، وظروف التآكل، وبيئة التثبيت، ودرجة المادة، والقطر الخارجي، وسمك الجدار، والمعايير المعمول بها. إن توفير هذه المعلمات قبل عرض الأسعار يساعد في تحديد مواصفات الأنابيب المناسبة.
