الأنابيب الحلزونية ذات القطر الكبير

يتم تصنيع الأنابيب الحلزونية ذات القطر الكبير لشركة Shunchen بالتوافق الصارم مع المعايير المحلية والدولية مثل GB/T9711 وAPI 5L، مع فحص الجودة الشامل والدعم الفني لضمان أداء مستقر وموثوق.

على مر السنين، اكتسبت Shunchen ثقة العديد من العملاء الهندسيين من خلال جودة المنتج المتسقة، والتخصيص المرن للمواصفات، ونظام لوجستي فعال. سواء كنت تتطلع إلى شراء أنابيب حلزونية ذات قطر كبير، أو الاستفسار عن أسعار الأنابيب الملحومة الحلزونية، أو العثور على مورد موثوق لأنابيب الصلب أو مصنع أنابيب هندسية، توفر Shunchen خدمة شاملة بدءًا من اختيار المنتج والإنتاج المخصص وحتى التسليم، مما يساعد مشاريعك على العمل بكفاءة وأمان وموثوقية.

تعريف المنتج

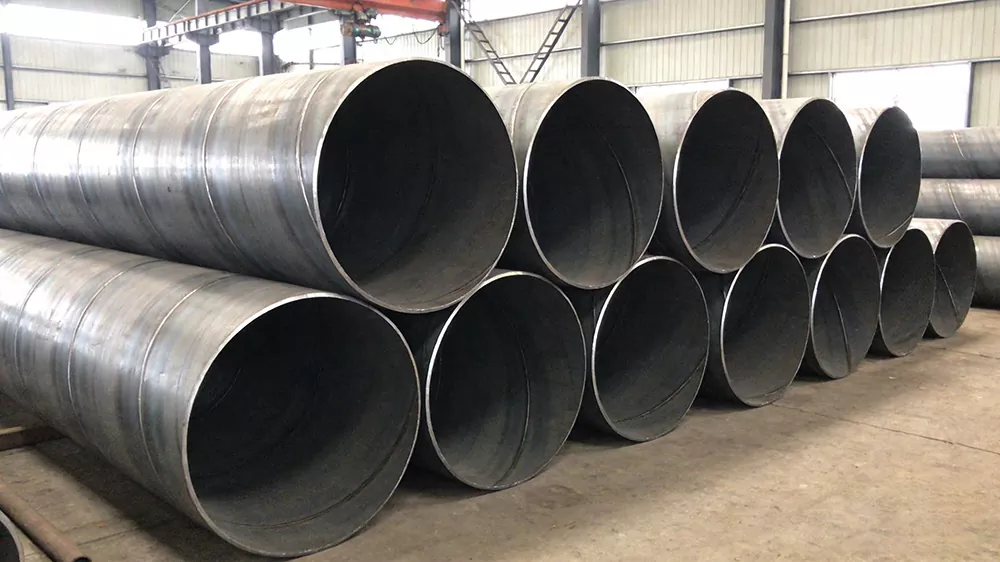

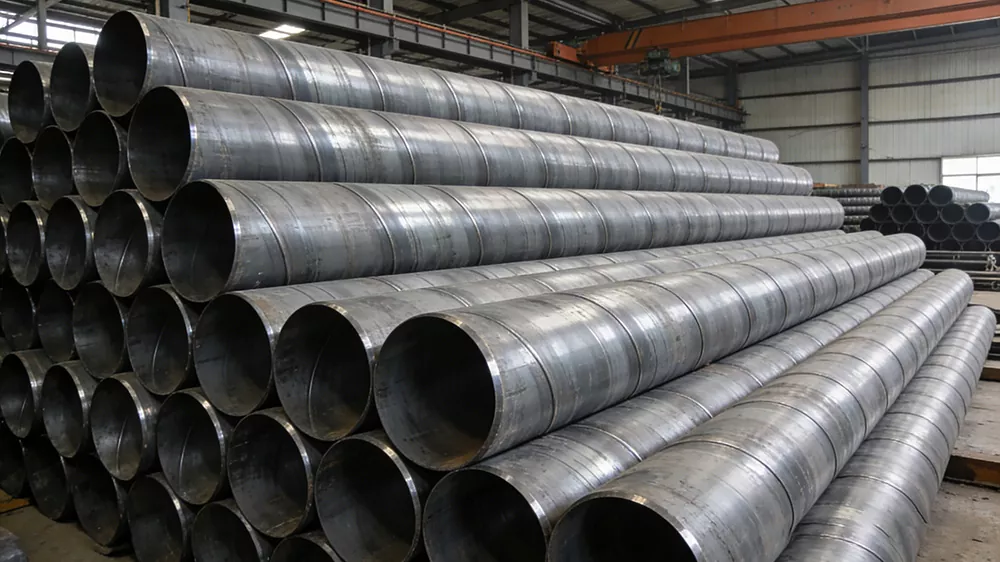

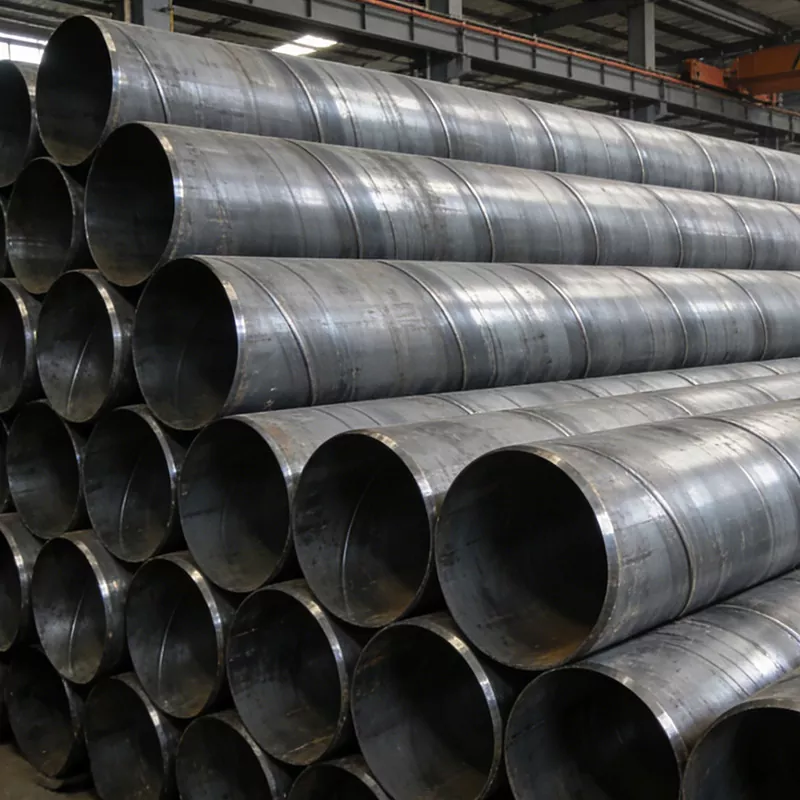

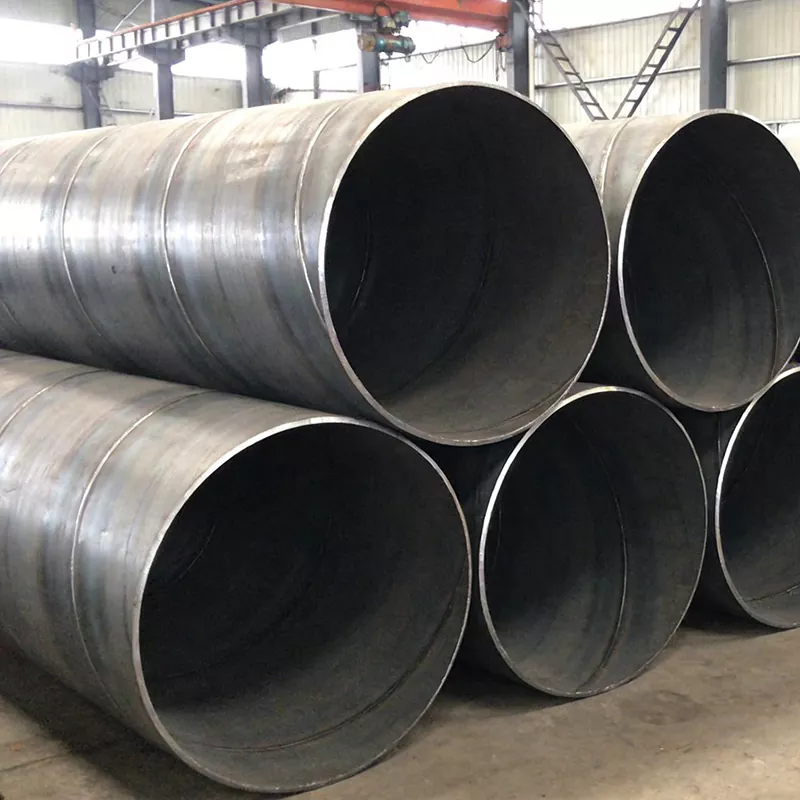

الأنابيب الحلزونية ذات القطر الكبير (المعروفة أيضًا باسم الأنابيب الملحومة الحلزونية ذات التجويف الكبير) هي نوع من الأنابيب الفولاذية ذات التماس الحلزوني المصنوعة من صفائح فولاذية شريطية مدلفنة على الساخن عالية الجودة كمواد خام أساسية. يتم تشكيلها عن طريق البثق البارد في درجة حرارة الغرفة ثم يتم لحامها باستخدام عملية لحام القوس المغمور ذات السلك المزدوج الأوتوماتيكية. معيار التعريف الأساسي هو القطر الخارجي ≥ 711 مم (المقابلة للقطر الاسمي DN700 وما فوق). يمكن تخصيصه بقطر خارجي يصل إلى 3620 مم أو حتى مواصفات أكبر وفقًا للمتطلبات الهندسية. إنه نوع مركب من منتجات الصلب الذي يجمع بين قدرات الحمل والنقل. وتتمثل وظيفتها الأساسية في تحقيق نقل لمسافات طويلة وعالي الاستقرار لكميات كبيرة من السوائل (مثل الماء والنفط والغاز والصرف الصحي وما إلى ذلك)، ويمكن أيضًا أن تكون بمثابة عنصر دعم هيكلي للمشاريع واسعة النطاق، والتكيف مع ظروف العمل المعقدة والبيئات القاسية. بفضل تصميم هيكله الحلزوني الفريد، فإنه يسد فجوة الصناعة في الإنتاج الفعال والتطبيق المستقر لمواد الأنابيب ذات التجويف الكبير، ويستخدم على نطاق واسع في مختلف السيناريوهات الصناعية والبنية التحتية.

بعبارات بسيطة، الأنابيب الحلزونية ذات القطر الكبير هي "الشريان الكبير للنقل في المشاريع واسعة النطاق + إطار الدعم الهيكلي" - يمكنها نقل الوسائط المختلفة بكفاءة، وتلبية الطلب على وسائل النقل ذات التدفق الكبير، وتحمل الضغط العالي، والحمل الثقيل، والتأثيرات الجيولوجية المعقدة. إنها مناسبة لمختلف بيئات البناء المعقدة مثل الجبال والسواحل والصحاري. إنها مادة الأنابيب الأساسية الأساسية التي تربط الطاقة والحفاظ على المياه والبلديات والبنية التحتية.

نقاط البيع الأساسية

يتمتع الأنبوب الحلزوني ذو القطر الكبير بمزايا أساسية رائعة، بما في ذلك السلامة والمرونة والاقتصاد والراحة والامتثال: يتم توزيع طبقات اللحام بالتساوي على طول الخط الحلزوني، ويتم توزيع الضغط بالتساوي. إنه مقترن بركائز فولاذية عالية الجودة مثل Q235B وX80، بالإضافة إلى معالجات مضادة للتآكل مثل 3PE وFBE. إنها قادرة على تحمل الضغط والبناء، وتتمتع بسلامة عالية، ويمكن أن تستمر لأكثر من 30 عامًا. إنها مناسبة لظروف العمل القاسية مثل الضغط العالي والحمل الثقيل والتآكل القوي. المواصفات واسعة النطاق، وتتراوح من 711 ملم إلى 3620 ملم في القطر الخارجي، ومن 6 ملم إلى 60 ملم في سمك الجدار، ومن 6 إلى 18 مترًا في طول الأنبوب الفردي، والتي يمكن تخصيصها بمرونة. ويمكن تصميمه ليناسب مواد وعمليات محددة بناءً على الوسائط الهندسية، ودرجات الضغط، وبيئات البناء، مع قدرة قوية للغاية على التكيف. إنها تعتمد الإنتاج المستمر عن طريق تكنولوجيا اللحام القوسي المغمور الأوتوماتيكية، مما يحقق كفاءة إنتاج عالية. بالمقارنة مع الأنابيب الفولاذية غير الملحومة ذات نفس القطر، فإن السعر ينخفض ​​بنسبة 20%-30%، والتركيب مريح، مما يقلل بشكل كبير من إجمالي تكلفة المشروع. تتميز مادة الأنابيب بمتانة ممتازة، مما يسمح بالانحناء البارد للتكيف مع التضاريس المعقدة مثل الجبال والسواحل. تتميز واجهات اللحام القياسية بأداء إغلاق جيد، وكفاءة بناء عالية، وصعوبة منخفضة. تتبع عملية الإنتاج بأكملها المعايير الوطنية والدولية مثل GB/T9711 وAPI 5L. من المواد الخام إلى المنتجات النهائية، يتم تنفيذ التحكم الكامل في العملية، واختبارات متعددة تضمن الامتثال للجودة، ويمكن توفير شهادات التأهيل الكاملة وتقارير الاختبار، مما يلبي احتياجات المشاريع الرئيسية المختلفة بشكل كامل.

المواصفات الفنية

يتبع القلب معايير GB/T9711-2017 "أنابيب النقل الفولاذية لخطوط الأنابيب لصناعة البترول والغاز الطبيعي"، GB/T 3091-2015 "الأنابيب الفولاذية الملحومة لنقل السوائل ذات الضغط المنخفض"، API 5L، SY/T5037، إلخ. المواصفات العادية هي كما يلي، ويمكن تخصيص المواصفات الخاصة حسب الحاجة:

1. مواصفات الحجم الأساسي

2. مواصفات المواد

3. تصنيف الضغط

يتبع حساب الضغط معيار GB50251 ويستخدم صيغة بارلو: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

فيما بينها:

ف —— ضغط التصميم

د —— القطر الخارجي للأنبوب

S —— قوة الخضوع للمادة

E —— معامل اللحام (للأنابيب الملحومة الحلزونية هو 0.9)

مجالات التطبيق والحالات

الأنابيب الحلزونية ذات القطر الكبير، مع مميزاتها من المتانة، المواصفات المرنة، والفعالية العالية من حيث التكلفة، يتم تطبيقها على نطاق واسع في خمسة مجالات أساسية بما في ذلك نقل الطاقة، ومشاريع الحفاظ على المياه، والبناء البلدي، ومشاريع البنية التحتية، والإنتاج الصناعي. إنها مناسبة لمختلف المشاريع الرئيسية والسيناريوهات المعقدة. وفيما يلي مقدمة تفصيلية للمجالات والحالات الحقيقية، مصحوبة بتفسيرات السيناريو:

مجالات التطبيق الأساسية

1. مجال نقل الطاقة (سيناريو التطبيق الأساسي)

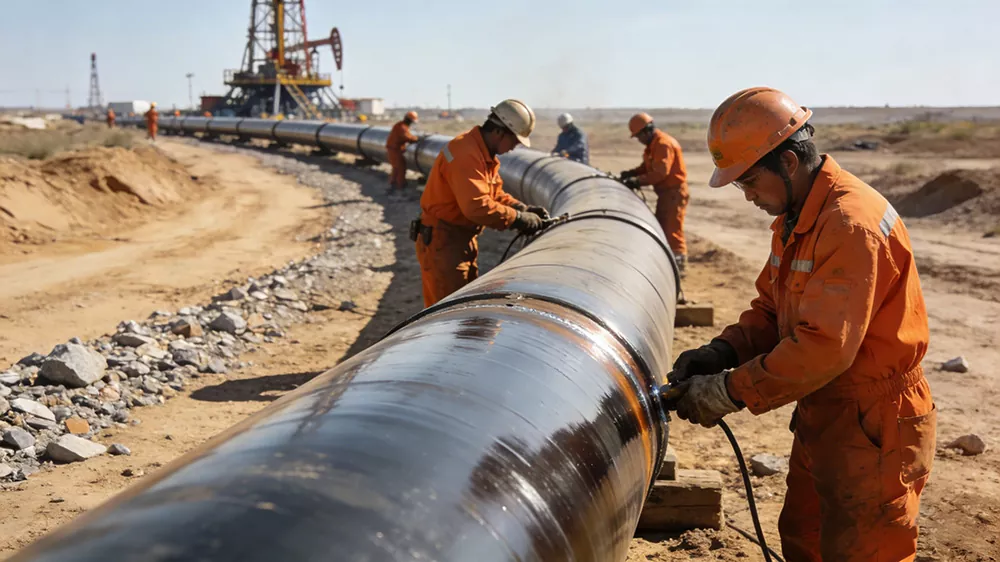

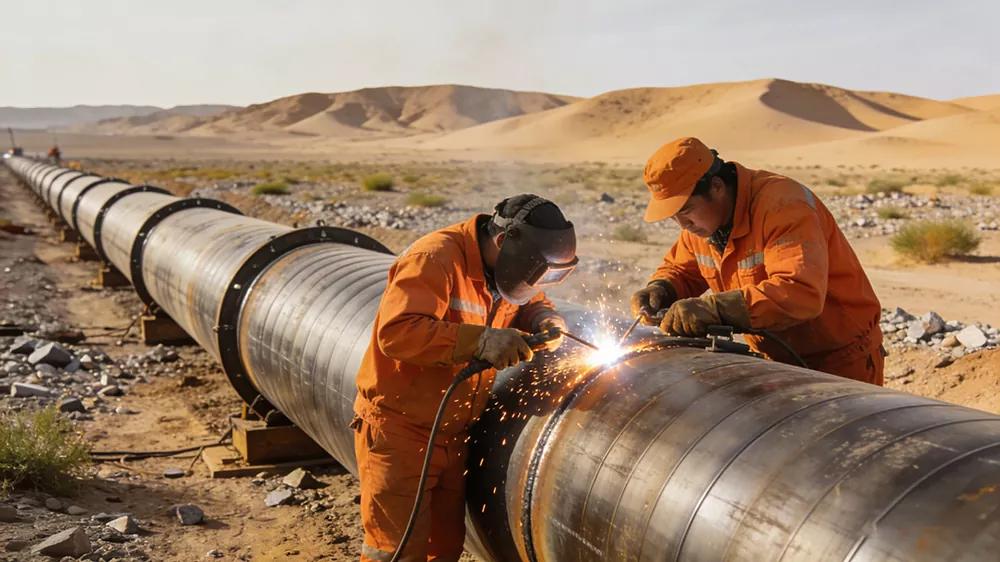

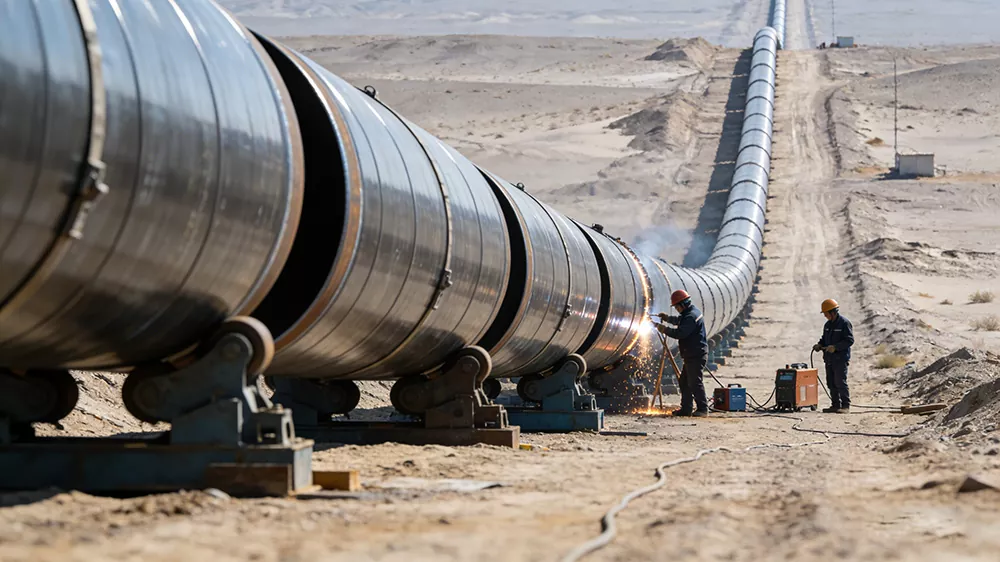

الوسائط المتوافقة: النفط الخام والغاز الطبيعي والنفط المكرر وميثان طبقة الفحم والبخار وما إلى ذلك. المتطلب الأساسي هو النقل عالي الضغط والمسافات الطويلة والخالي من التسرب. وهي مناسبة للتضاريس المعقدة مثل الصحاري والهضاب والجبال. يمكنه تحمل الاختلافات الشديدة في درجات الحرارة وتأثيرات الاستيطان الجيولوجي. إنه "الشريان الرئيسي" لنقل الطاقة ويستخدم على نطاق واسع في بناء خطوط الأنابيب لمسافات طويلة. يمكنه تحسين كفاءة النقل بشكل فعال، وتقليل فقدان الطاقة، وخفض التكلفة الإجمالية للمشروع، وإطالة عمر الخدمة، وتقليل الاستثمار في الصيانة. وصف المشهد: في موقع بناء خط أنابيب الغاز الطبيعي لمسافات طويلة في صحراء جوبي، تم وضع صفوف من الأنابيب الحلزونية ذات القطر الكبير بدقة، ويقوم العمال بعمليات اللحام والتوصيل؛ في موقع وضع خط أنابيب النفط من حقل النفط، يعتمد سطح مواد الأنابيب على تكنولوجيا متطورة مضادة للتآكل، وهي مناسبة لبيئة التآكل المعقدة لحقل النفط، مما يضمن نقل النفط دون تسرب.

2. مجال هندسة الحفاظ على المياه

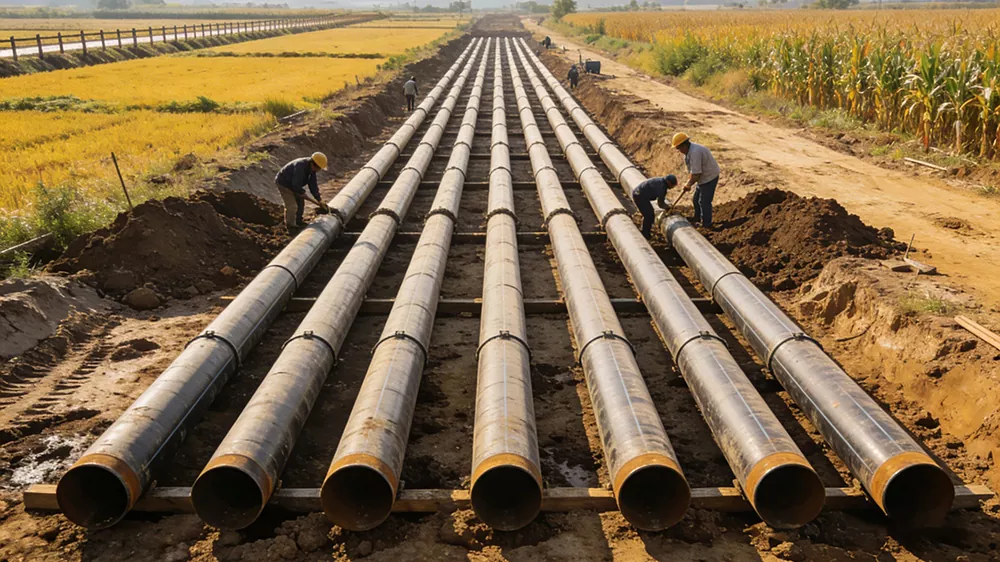

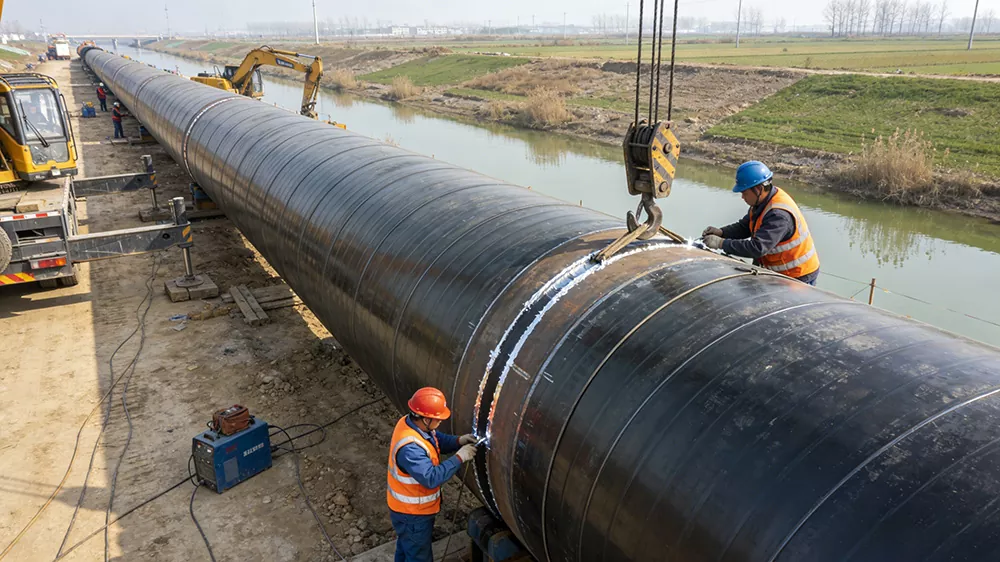

السيناريوهات القابلة للتطبيق: مشاريع تحويل المياه واسعة النطاق، ومشاريع نقل المياه، ومشاريع التحكم في الفيضانات والصرف الصحي، وخطوط الأنابيب الرئيسية لري الأراضي الزراعية، ومشاريع إمدادات المياه لمياه الشرب، ومشاريع إمدادات مياه الجزر، وما إلى ذلك. المتطلبات الأساسية هي قدرة التدفق العالية، ومقاومة التآكل، ومقاومة ضغط المياه. ويمكن تكييفها مع البيئات المعقدة مثل مجاري الأنهار والأراضي المتأثرة بالملوحة، وما إلى ذلك. ويمكنها مقاومة التآكل المائي والهبوط الجيولوجي بشكل فعال، مما يضمن النقل المستقر لموارد المياه ويضمن التشغيل الآمن لمشاريع الحفاظ على المياه. إنها تلعب دورًا داعمًا مهمًا في مشاريع الحفاظ على المياه الوطنية الرئيسية. وصف المشهد: في موقع بناء مشروع تحويل المياه Jinghai، يتم استخدام الأنابيب الحلزونية ذات القطر الكبير لمد خطوط الأنابيب الرئيسية. تمر الأنابيب عبر الأنهار أو الأراضي الزراعية، ويقوم العمال بمعالجة إغلاق الواجهة. وفي موقع مشروع إمدادات المياه بالجزيرة، يتم استخدام الأنابيب الحلزونية ذات القطر الكبير المزودة بتقنية 3PE المضادة للتآكل لمقاومة التآكل بمياه البحر وتحقيق الترابط بين موارد المياه بين الجزيرة والبر الرئيسي.

حالة نموذجية

الحالة 1: مشروع خط فرعي لنقل الغاز من الغرب إلى الشرق (في مجال نقل الطاقة)

متطلبات المشروع: يجب مد خط أنابيب للغاز الطبيعي عالي الضغط لمسافات طويلة، ومناسب للتضاريس المعقدة مثل الصحاري والجبال. يجب أن تتمتع مادة الأنابيب بدرجة تحمل ضغط تبلغ ≥ 6.3 ميجا باسكال، وأن تكون مقاومة للهبوط الجيولوجي والتآكل، وأن تكون قابلة للتوريد على دفعات بسرعة لضمان عمل خط الأنابيب دون تسرب لفترة طويلة.

تطبيق المنتج: تم اختيار الأنابيب الحلزونية ذات القطر الكبير من الدرجة الفولاذية X80، بقطر خارجي يبلغ 1220 مم وسمك جدار يبلغ 22 مم. تم اعتماد عملية مقاومة التآكل 3PE + تقنية الحماية الكاثودية. تم توريد ما يزيد عن 8000 طن، ويغطي خط أنابيب يزيد طوله عن 120 كيلومترًا، لتلبية متطلبات النقل عالي الضغط، وخضعت اللحامات لاختبار مزدوج غير مدمر للموجات فوق الصوتية والأشعة السينية، مع تأهيل بنسبة 100٪.

الحالة 2: مشروع خط أنابيب رئيسي لمشروع تحويل المياه Jing-Huai (في مجال هندسة الحفاظ على المياه)

متطلبات المشروع: هناك حاجة إلى خط أنابيب رئيسي واسع النطاق لتحويل المياه لتحقيق نقل مائي واضح على نطاق واسع، ومناسب لعبور الأنهار وسيناريوهات زرع الأراضي الزراعية. يجب أن تكون مادة الأنابيب غير سامة، ومقاومة للتآكل، ولها قطر كبير، ويبلغ قطرها الاسمي DN2000. يلزم توفير مواد أنابيب مخصصة بطول 18 مترًا لتقليل عدد الواجهات وتحسين كفاءة البناء.

تطبيق المنتج: حدد مادة Q345B للأنابيب الحلزونية ذات القطر الكبير، بقطر خارجي 2020 مم وسمك جدار 18 مم. تم اعتماد عملية مقاومة التآكل بدرجة مياه الشرب IPN8710 لضمان عدم التلوث الثانوي لمياه الشرب. يتم توفير مواد الأنابيب ذات الطول القياسي 18 مترًا، بإجمالي أكثر من 5000 طن، لمد خط الأنابيب الرئيسي عبر الأنهار وفي الأراضي الزراعية.

التعبئة والتغليف والشحن

1. معايير التغليف (مناسبة لخصائص القطر الكبير والوزن الثقيل مع مراعاة الحماية والراحة)

2. مواصفات التسليم (مع مراعاة الكفاءة والسلامة والتكلفة، وتكييفها مع خصائص النقل للأنابيب ذات القطر الكبير)

(1) وسيلة النقل

(2) متطلبات التحميل

قبل التحميل، تحقق من سلامة عبوة الأنابيب وحالة الطلاء المضاد للتآكل. بعد التأكد من عدم وجود أي أضرار، قم برفع الأنابيب بسلاسة على حامل النقل. استخدم حبال الأسلاك الفولاذية والوسادات المطاطية للتثبيت. تجنب لف حبال الأسلاك الفولاذية فوق الطبقة المضادة للتآكل (استخدم وسادات مطاطية للعزل). وذلك لمنع تلف الطلاء المضاد للتآكل أثناء الرفع والنقل، ولتجنب تشوه الأنابيب بسبب الضغط. ضع الأنابيب بدقة. قم بتجميع الأنابيب ذات المواصفات نفسها معًا. قم بترتيبها حسب الطول والسمك، ثم ضعها بشكل منفصل لتجنب أضرار الاصطدام الناتجة عن التحميل المختلط. تأكد من إغلاق المقابس الطرفية بشكل آمن لمنع دخول الأجسام الغريبة إلى الأنابيب.

(3) دورة التوريد والتسليم

(4) ضمان النقل وخدمة ما بعد البيع

أثناء عملية النقل، يتم إجراء التتبع في الوقت الفعلي، ويتم توفير موقع النقل وحالة الأنابيب في الوقت الفعلي لتجنب تأخير النقل أو تلف الأنابيب. في حالة تلف العبوة، أو خدوش الأنابيب، أو التشوه، وما إلى ذلك أثناء النقل، فسوف نقوم على الفور بترتيب إعادة التسليم أو الإصلاح في الموقع لضمان عدم تأثير ذلك على تقدم البناء للعملاء. بالنسبة للنقل لمسافات طويلة وظروف الطرق المعقدة، سيتم شراء تأمين نقل البضائع الكافي لحماية حقوق ومصالح العميل بشكل شامل.

التسليم وما بعد البيع: بعد اكتمال التسليم، سيتم توفير اقتراحات احترافية لتخزين الأنابيب (مثل تجنب التعرض طويل الأمد لأشعة الشمس والمطر في الهواء الطلق، وتجنب الأنابيب المضادة للتآكل الخدوش بسبب الأجسام الحادة، ورفع الجزء السفلي للتخزين لمنع ملامسة الصدأ للأرض، وما إلى ذلك)، وإذا كانت هناك أي أسئلة تتعلق بالتركيب أو الاختبار لاحقًا، فسيتم ترتيب الفنيين للاتصال والإجابة على الفور.

مزايا اختيار Shunchen

لديها مقاومة قوية للضغط، مع توزيع موحد للضغط في خط اللحام الحلزوني، ومقاومة ممتازة للتشوه والتسوية. إنها مناسبة للنقل لمسافات طويلة ذات الضغط العالي والبيئات المعقدة تحت الأرض. المواصفات كاملة، ويمكن تخصيص قطر الأنبوب وسمك الجدار حسب الحاجة لتلبية متطلبات المشاريع ذات القطر الكبير. جودة اللحام مستقرة، وذلك باستخدام اللحام القوسي المغمور على الوجهين، مع اللحامات الكثيفة وأداء الختم الجيد. العملية برمتها مضمونة باختبارات غير مدمرة لضمان الجودة. كفاءة الإنتاج عالية، المادة صلبة، ولها نسبة أداء تكلفة أعلى مقارنة بالأنابيب غير الملحومة وأنابيب التماس المستقيمة من نفس القطر. يمكن إقرانه بالعديد من المعالجات المضادة للتآكل مثل 3PE والإيبوكسي، وهو مناسب لسيناريوهات مثل النفط والغاز والصناعات البلدية والكيميائية، مع عمر خدمة طويل. نظام الخدمة كامل، من تصميم المخطط، وتخصيص الإنتاج إلى التوزيع اللوجستي، والدعم الفني في الموقع، ويتبع العملية بأكملها، وتكون استجابة ما بعد البيع في الوقت المناسب، مما يوفر ضمانات موثوقة للتشغيل المستقر للمشروع.

التوضيح المنتج:
