تم تصنيعه بنصف قطر الزاوية الداخلية R ≥0.3mm وتحمل الحجم ضمن ± 0.1mm. مثالية للجدران الشاهقة وهندسة الجسور والآلات الدقيقة التي تتطلب تجميعًا لا تشوبه شائبة وقدرة تحمل استثنائية.

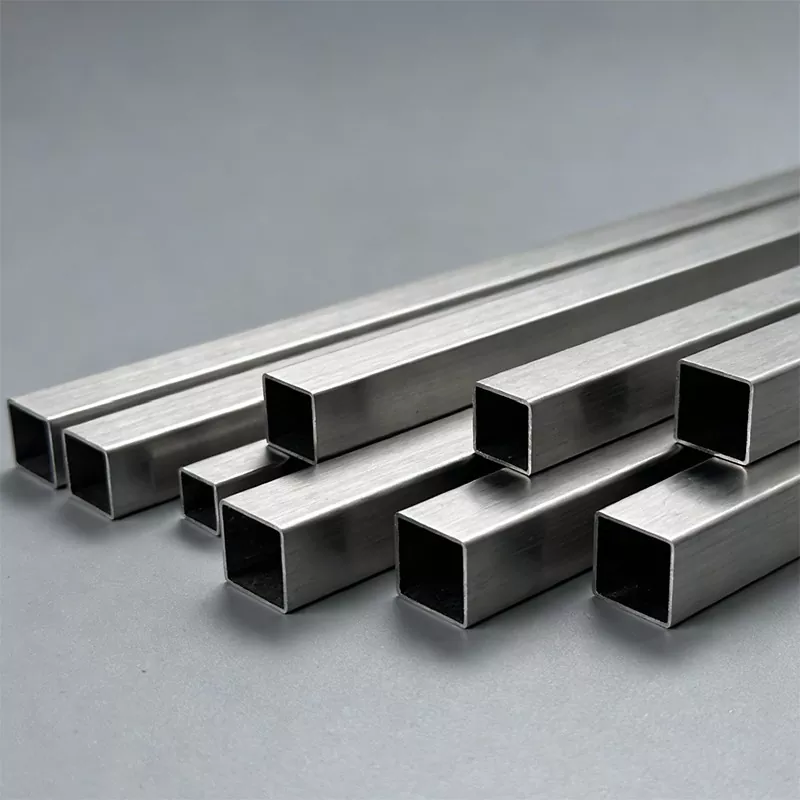

الأنبوب المربع ذو الزاوية اليمنى عبارة عن مقطع معدني مجوف مع مقطع عرضي مربع أو مستطيل وزاوية داخلية تقترب بدقة من 90 درجة (نصف قطر الزاوية الحادة R ≥0.5 مم)، وهو يختلف عن الأنابيب المربعة المستديرة التقليدية (R ≥1.0 مم). تتم معالجتها عن طريق الثني البارد، الدرفلة على الساخن، أو البثق باستخدام الفولاذ الكربوني أو الفولاذ المقاوم للصدأ. مع الهيكل المستقر والمظهر المنتظم، فهو مناسب تمامًا لمشاريع B2B التي تتطلب دقة تجميع عالية وخصائص ميكانيكية. اكتشف مجموعتنا الكاملة منفولاذ ذو شكل خاصللمتطلبات المخصصة.
المزايا الأساسية والحالات التي تم التحقق منها
الدقة على مستوى المليمتر
من خلال تكنولوجيا التشكيل على البارد المتقدمة، يتم ضغط نصف قطر الزاوية الداخلية إلى .30.3 مم، ويتم التحكم في فجوة ربط المكونات إلى .10.1 مم. تقلل هذه الدقة بشكل مباشر من خطوات المعالجة في الموقع وتزيد من كفاءة التجميع بنسبة 30% إلى 50%.
الأداء الهيكلي المتفوق
بالمقارنة مع الأنابيب المربعة المستديرة التقليدية، فإن قوة الالتواء والانحناء للأنبوب المربع ذو الزاوية الحادة يتم زيادة بنسبة 15% إلى 20%. يحقق الهيكل المجوف تأثير تقليل الوزن بنسبة 12% إلى 30%، مما يؤدي إلى تحسين تكاليف الموادالهياكل الفولاذية.

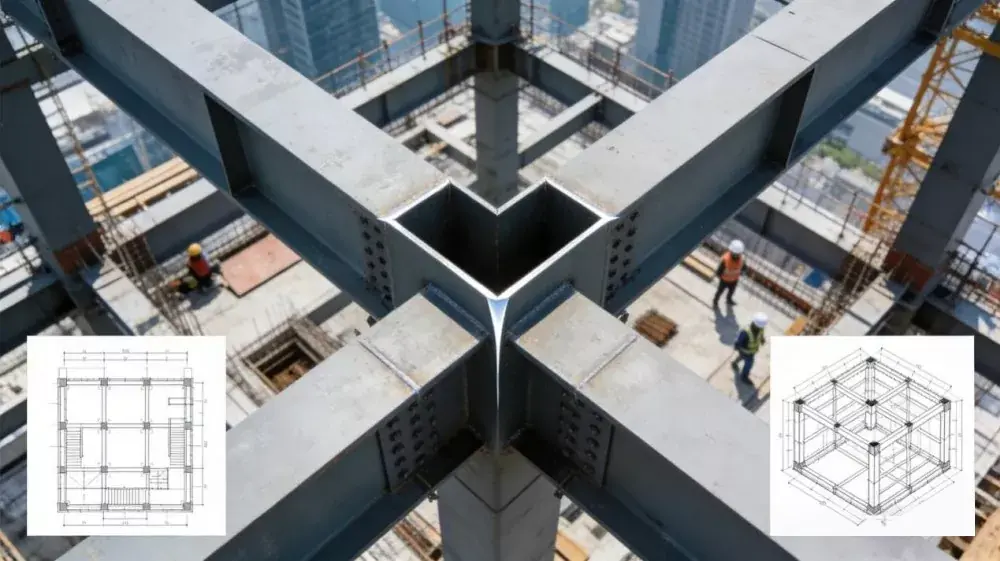

حالة المشروع: برج عملاق بطول 500 متر في شنتشن
تم استخدام الأنبوب المربع المقاوم للحريق Q345FR كإطار حامل. من خلال تقنية الربط السلس، تم تحقيق معدل الاحتفاظ بقوة الخضوع بنسبة 70% عند 600 درجة مئوية، مما يلبي حد مقاومة الحريق لمدة 3 ساعات مع طلاء مقاوم للحريق. وقد أدى ذلك إلى خفض استهلاك الألواح المقاومة للحريق بنسبة 30% وتقصير فترة البناء بمقدار شهرين مقارنة بالمخططات التقليدية.
المواصفات الفنية
المعلمات التالية بمثابة مرجع. تتوفر الأحجام والدرجات المخصصة عند المراجعة الهندسية.
| فئة المواصفات | غرض | المعلمات المرجعية | ملاحظات التطبيق |
|---|---|---|---|
| حجم القسم | نطاق طول الجانب (مربع) | 10 مم × 10 مم إلى 200 مم × 200 مم | أحجام صغيرة للأثاث/المعدات الدقيقة؛ أحجام كبيرة للجدران/ الجسور. |
| نطاق الطول الجانبي (المستطيل) | 10 مم × 20 مم إلى 150 مم × 300 مم | يركز القسم المستطيل على مقاومة الانحناء في اتجاه واحد لعوارض الرف. | |
| نصف قطر الزاوية الداخلية (R) | التقليدية .50.5 مم؛ عالية الدقة .30.3 مم | يلبي متطلبات التجميع الدقيقة الصارمة. | |
| التسامح الحجم | عادي ± 0.5 مم؛ الدقة ± 0.1 مم | لمعدات التشغيل الآلي والجدران الستارية الشاهقة. | |
| سمك الجدار | سمك تقليدي | 0.8 ملم إلى 12 ملم | جدران رقيقة للهياكل خفيفة الوزن، سميكة الجدران لتحمل الأحمال. |
| سمك مخصص | الحد الأدنى 0.3 مم، الحد الأقصى 15 مم | رفيع للغاية للتقليم، وسميك للغاية لتقوية الجسور. | |
| تحمل السماكة | ±2 مم: ±0.05~0.1 مم؛ 2 ~ 6 مم: ± 0.1 ~ 0.2 مم؛ > 6 مم: ± 0.2 ~ 0.3 مم | يضمن استقرار توزيع الإجهاد الهيكلي. | |
| خصائص المواد | سلسلة الكربون الصلب | Q235B، Q345B، Q690 الفولاذ عالي القوة | قوة الخضوع Q690 ≥690MPa، مناسبة للحمل الثقيل وتقليل الوزن. |
| سلسلة الصلب الخاصة | Q345FR الفولاذ المقاوم للحرارة | قوة إنتاجية 70% عند 600 درجة مئوية، مقاومة للحريق لمدة 3 ساعات. | |
| سلسلة سبائك | 304/316 الفولاذ المقاوم للصدأ، 6061 سبائك الألومنيوم | غير القابل للصدأ لمقاومة التآكل، والألومنيوم للاستخدامات الخارجية خفيفة الوزن. | |
| المعلمات التكنولوجية | عملية التشكيل | تشكيل على البارد + معالجة حرارية موضعية | يقلل من تركيز التوتر ويحسن الاستقرار. |
| تكنولوجيا اللحام | اللحام الهجين بقوس الليزر | عرض اللحام 2 مم، تقليل التشوه بنسبة 70%، عمر الكلال > 2 مليون دورة. | |
| المعالجة السطحية | الجلفنة بالغمس الساخن، رش الفلوروكربون، الأكسدة | الزنك للتآكل، الفلوروكربون للطقس، أنودة للألمنيوم. | |
| الخواص الميكانيكية | قوة الانثناء | 15% ~ 20% أعلى من الأنابيب المربعة المستديرة بنفس المواصفات | توزيع أكثر اتساقًا للضغط. |
| نسبة فقدان الوزن | 12%~30% | يتكيف مع متطلبات الوزن الخفيف مثل المباني الشاهقة والجسور. | |
| مقاومة الطقس | طلاء الزنك ≥80μm؛ مقاومة رش ملح الفلوروكربون ≥1000h | يتكيف مع سيناريوهات الاستخدام الخارجي على المدى الطويل. |
سيناريوهات التخصيص والتطبيق

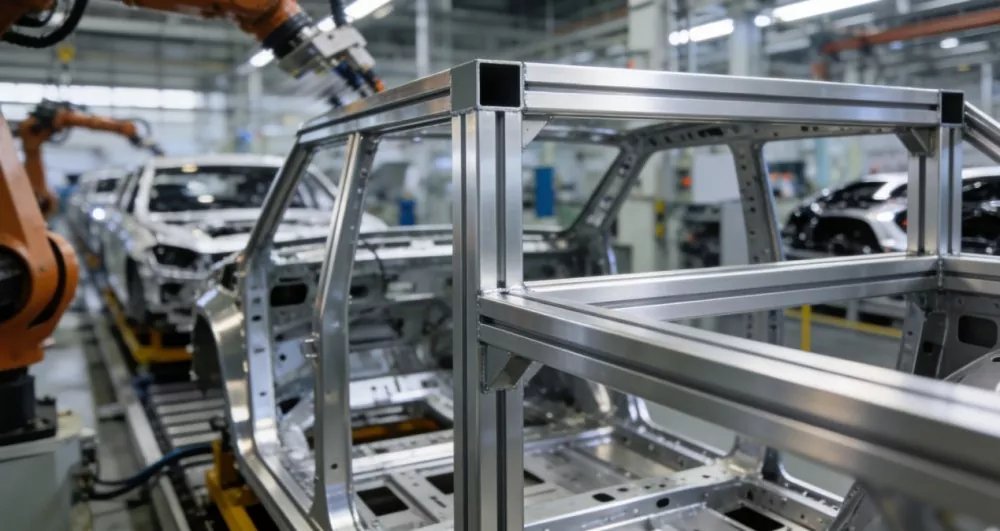

تعمل إمكانيات التخصيص على توسيع حدود التطبيق. بدءًا من الفولاذ عالي القوة وحتى سبائك الألومنيوم، ومن اللحام بالليزر إلى رش الفلوروكربون، تلبي التركيبات المرنة احتياجات B2B المتنوعة. على سبيل المثال، يتم استخدام الأنبوب المربع المصنوع من سبائك الألومنيوم 6061 لقاعدة روبوتات لحام السيارات، لتحقيق تركيب دقيق لسكة التوجيه من خلال التحكم في خطأ الزاوية بمقدار ±0.1°.

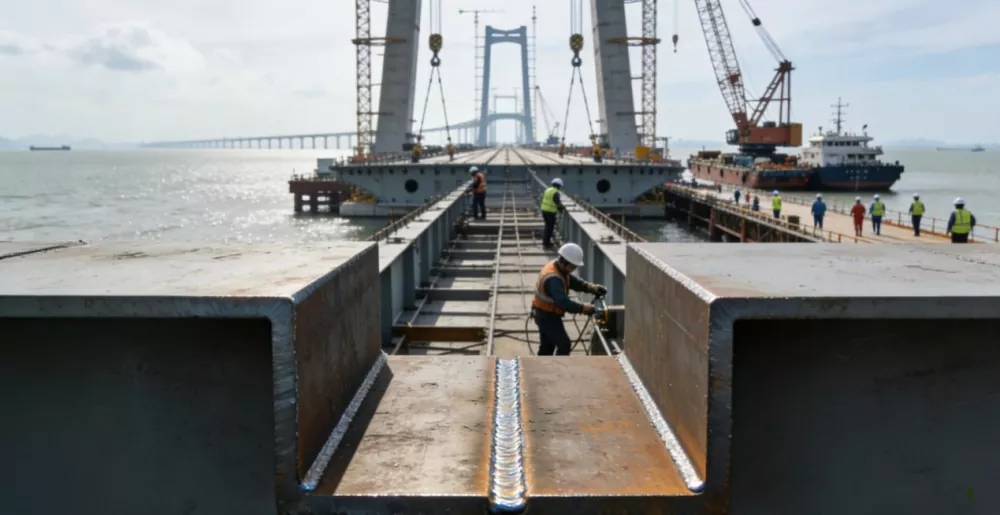

بعد استخدام الأنبوب المربع ذو القوة العالية Q690 في تقوية عارضة صندوقية فولاذية ذات قناة متوسطة عميقة، يتم تقليل وزن الطبقة المفردة بمقدار 1200 طن. يتجاوز عمر الكلال لعملية اللحام الهجين بقوس الليزر 2 مليون دورة، أي أعلى بنسبة 50% من الطرق التقليدية. تثبت هذه المادة باستمرار قيمتها التقنية في المباني الشاهقة وهندسة الجسور والآلات الدقيقة.
لماذا تختار صناعة Shunchen؟
تتمتع صناعة Shunchen بمزايا كبيرة في مجال الأنابيب المربعة ذات الزاوية اليمنى، مع الأداء الأساسي ودقة المعالجة المتفوقة على معايير الصناعة التقليدية. نصف قطر الزاوية الداخلية هو .30.3 مم، ويتم التحكم في تفاوت الحجم في حدود ±0.1 مم.
نحن نقدم اختيارات غنية من المواد، بما في ذلك الفولاذ عالي القوة Q690 والفولاذ المقاوم للحرارة Q345FR. بالمقارنة مع المنتجات العادية، يتم زيادة قوة الانحناء بنسبة 15%-20% مع تحقيق تخفيض الوزن بنسبة 12%-30%. نحن نؤيدتخصيص المواصفات الكاملةالاعتماد على وضع الإنتاج الرقمي المرن. ضمان التسليم السريع ومراقبة الجودة الصارمة ووثائق التفتيش الكاملة لشركتكطلبات بالجملة. نحن نعمل كالمورد المباشر من المصنعلضمان الأفضلاقتباس B2B.
الأسئلة المتداولة
1. ما الذي يميز الأنبوب المربع ذو الزاوية القائمة عن الأنبوب المربع القياسي؟
يتميز الأنبوب المربع ذو الزاوية اليمنى بنصف قطر زاوية داخلي (R) يبلغ .50.5 مم، ويصل إلى .30.3 مم للنماذج عالية الدقة. هذا أكثر وضوحًا من الأنابيب المربعة التقليدية، والتي عادةً ما يكون لها نصف قطر زاوية مستدير يبلغ R≥1.0 مم. تسمح هذه الزاوية الأكثر حدة بالربط السلس والخالي من الفجوات (الفجوات ≥0.1 مم)، مما يجعلها مثالية للتطبيقات المعمارية والآلات عالية الدقة.
2. ما هي المواد ودرجات الفولاذ المتاحة للطلبات بالجملة؟
نحن نورد سلسلة الفولاذ الكربوني (Q235B، Q345B، Q690 ذات القوة العالية)، الفولاذ المقاوم للحرارة الخاص (Q345FR)، الفولاذ المقاوم للصدأ (304/316)، وسبائك الألومنيوم (6061). يوصى بشدة باستخدام Q690 لسيناريوهات الأحمال الثقيلة التي تتطلب تقليل الوزن، بينما يعتبر الفولاذ المقاوم للصدأ 304/316 مثاليًا للبيئات المسببة للتآكل.
3. كيف يفيد اللحام الهجين بقوس الليزر المنتج؟
تستخدم أنابيبنا المربعة ذات الزاوية اليمنى لحام هجين بقوس الليزر المتقدم. تعمل هذه التقنية على تضييق عرض اللحام إلى 2 مم تقريبًا، وتقليل تشوه اللحام بنسبة 70%، وزيادة عمر الكلال إلى أكثر من 2 مليون دورة. وهذا يضمن السلامة الهيكلية الفائقة، خاصة في بيئات التحميل الديناميكية مثل هندسة الجسور.
4. هل يمكنك توفير معالجات سطحية مخصصة؟
نعم. نحن نقدم الجلفنة بالغمس الساخن (للحصول على أداء ممتاز ضد التآكل)، ورش الفلوروكربون (لمقاومة الأشعة فوق البنفسجية والطقس)، والأكسدة (خاصة لموديلات سبائك الألومنيوم). يعتمد الاختيار على ظروف التعرض الخارجية والمتطلبات الجمالية.
5. ما هي المهلة الزمنية لأوامر المشاريع الكبيرة؟
تعتمد المهل الزمنية على الحمولة الإجمالية ودرجة المواد ومتطلبات المعالجة المحددة. بالنسبة للأحجام القياسية، تتراوح عادةً من 15 إلى 25 يومًا. نحن نستخدم نمط الإنتاج الرقمي المرن لضمان التسليم السريع ومراقبة الجودة الصارمة، وتلبية الجداول الزمنية الصارمة لمشاريع البناء واسعة النطاق.
اطلب عرض أسعار للأنبوب المربع ذو الزاوية اليمنى
اتصل بشركة Shunchen Industry وأبلغها بالأبعاد المطلوبة، ودرجة المواد (على سبيل المثال، Q345B، Q690)، وسمك الجدار، ومعالجة السطح. سيقوم فريقنا الهندسي بمراجعة مشروعك وتقديم عرض أسعار تنافسي مباشر من المصنع.
