EN 10210 S355J2H قسم مجوف مربع

باعتبارها شركة رائدة في تصنيع مقاطع الصلب مع 12 عامًا من الخبرة في التصدير، فإن ShunChen متخصصة في المقاطع المجوفة الهيكلية عالية الأداء. تم تجهيز قاعدة الإنتاج الخاصة بنا في Tianjin بالعديد من خطوط إنتاج التشكيل على البارد الأوتوماتيكية بالكامل، ومعدات اللحام الدقيقة ومختبر اختبار المواد على المستوى الوطني، مع التركيز على البحث والتطوير وإنتاج المقاطع المجوفة المربعة المتوافقة مع معيار EN 10210، ومناسبة لبناء الهياكل الفولاذية، وهندسة الجسور، والمعدات الميكانيكية وسيناريوهات دعم الحائط الساتر.

تختلف عن الأنابيب المربعة الملحومة العادية ذات خصائص المواد غير المستقرة، والانحراف الكبير في الأبعاد والمقاومة الضعيفة لدرجات الحرارة المنخفضة، فإن المقاطع المجوفة المربعة EN 10210 S355J2H تستخدم قضبان فولاذية هيكلية دقيقة الحبيبات عالية الجودة، تتوافق مع عمليات اللحام المتقدمة ذات التشكيل البارد وعالية التردد. تم اعتماد معالجة صارمة للسطح متعدد الممرات + تشكيل دقيق + عمليات الكشف عن العيوب بالموجات فوق الصوتية عبر الإنترنت لتشكيل قسم هيكلي موحد ومستقر. يقوم فريق مراقبة الجودة الكبير لدينا الذي يتمتع بسنوات من الخبرة الصناعية بإجراء تتبع وفحص كامل للعملية لكل دفعة من المنتجات، مما يضمن تحمل الطول الجانبي ±±0.5 مم، والاستقامة ±1 مم/م، ومعامل قوة اللحام ≥0.95. تتوافق جميع المنتجات مع معايير EN وGB وASTM وJIS، ويمكنها تقديم شهادات اختبار مطحنة كاملة (MTC EN 10204 3.1) وتقارير فحص SGS من طرف ثالث.

اختبار الأداء في العالم الحقيقي

1. اختبار صلابة تأثير درجة الحرارة المنخفضة (اختبار SGS لجهة خارجية).

المعيار: EN 10210-1، EN ISO 148-1 شروط الاختبار: -20 درجة مئوية اختبار تأثير Charpy V-notch، 3 عينات متوازية لكل دفعة

عينات الاختبار:

· الأنبوب المربع الملحوم Q235 العادي

· مقطع مجوف مربع قياسي S355JR

· EN 10210 S355J2H مقطع مجوف مربع

النتائج الرئيسية:

· الأنبوب المربع Q235 العادي: متوسط ​​طاقة التأثير ≥27J في درجة حرارة الغرفة، كسر هش واضح عند 0 درجة مئوية، غير مناسب لبيئة درجات الحرارة المنخفضة

· قسم مجوف مربع S355JR: أداء مستقر في درجة حرارة الغرفة، تنخفض طاقة التأثير بشكل حاد إلى أقل من -10 درجة مئوية، ولا يمكنها تلبية متطلبات البناء ذات درجات الحرارة المنخفضة

· المقطع المجوف المربع S355J2H: متوسط ​​طاقة الصدم ≥27J عند -20 درجة مئوية، وتشكل الكسر المرن، والأداء المستقر في سيناريوهات درجات الحرارة المنخفضة والارتفاعات العالية

2. اختبار دقة الأبعاد واستقامتها

 المعيار: إن 10210-2

نتائج الاختبار:

· تفاوت الطول الجانبي: ±0.5 مم (أفضل بكثير من المتطلبات القياسية ±1.0 مم)

· تحمل سمك الجدار: ±0.1 ملم

· الاستقامة: ±1 مم لكل متر، الاستقامة الإجمالية ≥0.1% من الطول الإجمالي

· تعامد الوجه النهائي: .30.3 درجة

يعمل التحكم في الأبعاد عالي الدقة على تقليل أعباء عمل القطع والضبط في الموقع بشكل فعال، ويحسن كفاءة التركيب ودقة التجميع الهيكلي.

3. اختبار اللحام والخصائص الميكانيكية

تم اختبارها وفقًا للمعيار EN 10210 ومعايير الفولاذ الهيكلي الأوروبية ذات الصلة، وكانت مؤشرات الأداء الأساسية كما يلي:

· قوة الخضوع: ≥355MPa (للسمك ≥16mm)

· قوة الشد: 470 ~ 630MPa

· الاستطالة (A5): ≥22%

· -20 درجة مئوية طاقة تأثير شاربي: ≥27J (طولي)

· معامل قوة اللحام: ≥0.95، لا يوجد صدع بعد اختبار الانحناء 180 درجة

تحقق القاعدة الفولاذية ذات الحبيبات الدقيقة + عملية اللحام الدقيقة عالية التردد مزيجًا مثاليًا من القوة الهيكلية والمتانة في درجات الحرارة المنخفضة وأداء المعالجة، والتكيف مع اللحام في الموقع والانحناء واللكم ومتطلبات البناء الأخرى.

سيناريوهات المستخدم في العالم الحقيقي والتحقق منها

الحالاتالحالة 1: مشروع بناء مصنع كبير للهياكل الفولاذية (Northern European Engineering Co., Ltd.) الصناعة: إنشاء الهياكل الفولاذية الصناعية المشكلة: كانت الأنابيب الفولاذية المربعة العادية المستخدمة في المشروع الأصلي ذات صلابة ضعيفة عند درجات الحرارة المنخفضة، وكانت مخاطر الكسر الهشة موجودة في بيئة الشتاء ذات درجات الحرارة المنخفضة من -15 درجة مئوية إلى -20 درجة مئوية. كان الانحراف في الأبعاد كبيرًا، مما أدى إلى إبطاء تقدم التثبيت في الموقع وزيادة تكاليف البناء. الحل: اعتماد المقطع المجوف المربع ShunChen EN 10210 S355J2H، المواصفات 150×150×6 مم، مع معالجة السطح المجلفن بالغمس الساخن لمقاومة التآكل. النتيجة: بعد 6 سنوات من الخدمة في بيئة ذات درجة حرارة منخفضة، يكون الضغط الهيكلي مستقرًا، ولا يحدث أي كسر أو تشوه. تزيد دقة الأبعاد العالية من كفاءة التركيب في الموقع بنسبة 35%، ويمتد عمر الخدمة الإجمالي للهيكل إلى أكثر من 30 عامًا. ويصل حجم المشتريات السنوية إلى 1800 طن، ويحافظ الطرفان على علاقات تعاون طويلة الأمد.

الحالة 2: مشروع دعم الحوائط الساتر للمجمع التجاري الحضري (مجموعة هندسة الإنشاءات المحلية)

الصناعة: هندسة الحوائط الساتر للمباني التجارية المشكلة: يتمتع نظام دعم الحوائط الساترة بمتطلبات عالية من حيث الاستقامة ودقة الأبعاد واستواء سطح مقاطع الصلب. المنتجات التقليدية لديها انحراف كبير في الاستقامة وسطح غير مستوي، مما يؤثر على دقة التثبيت والتأثير الجمالي العام للجدار الساتر. الحل: حدد مقطعًا مجوفًا مربعًا عالي الدقة EN 10210 S355J2H، وتحكم بشكل صارم في الاستقامة وتعامد الوجه النهائي، وقم بتخصيص معالجة السطح المجلفن + طلاء المسحوق. النتيجة: تم تثبيت مكونات الدعم بدقة، والضغط الكلي للجدار الساتر موحد، وتأثير المظهر يلبي متطلبات التصميم. لقد اجتاز قبول طرف البناء في وقت واحد. بعد 5 سنوات من الاستخدام، أصبح المنتج يتمتع بأداء مستقر وأصبح الشكل الفولاذي المخصص لمشاريع الحوائط الساتر اللاحقة للمجموعة.

الحالة 3: مشروع تصنيع إطار المعدات الميكانيكية الكبير (شركة شرق الصين لتصنيع الآلات المحدودة) الصناعة: تصنيع المعدات الميكانيكية المشكلة: الأنابيب المربعة العادية لها خصائص ميكانيكية غير مستقرة، ومن السهل أن يحدث تشوه اللحام أثناء معالجة إطارات المعدات. المنتج النهائي لديه معدل تأهيل منخفض ولا يمكنه تلبية متطلبات الحمل للمعدات الثقيلة. الحل: استخدم المقطع المجوف المربع EN 10210 S355J2H مع خصائص المواد الموحدة وأداء اللحام الجيد، والتخصيص وفقًا لمواصفات حجم إطار المعدات. النتيجة: تشوه اللحام للمنتج أثناء المعالجة صغير، وأداء حمل الإطار يلبي متطلبات التصميم، وينخفض ​​معدل رفض المنتجات النهائية من 5.8% إلى 0.9%. إنه يساعد الشركة بشكل فعال على تحسين جودة المنتج وتوسيع حصة السوق من المعدات الثقيلة.

مراجعات العملاء الحقيقية

"في بيئة درجات الحرارة المنخفضة في شمال أوروبا، تعد صلابة الفولاذ الهيكلي في درجات الحرارة المنخفضة هي المؤشر الأساسي. تتميز المقاطع المجوفة المربعة EN 10210 S355J2H بأداء مستقر وجودة موثوقة، والتي تلبي تمامًا معايير البناء الهندسي لدينا وهي المورد التعاوني المفضل لدينا." —— هانز مولر، مدير المشروع، شركة شمال أوروبا الهندسية المحدودة.

"نحن نستخدم مقاطع مجوفة مربعة لأنظمة دعم الحوائط الساتر. تتميز منتجاتك بدقة أبعاد عالية واستقامة جيدة، مما يحسن بشكل كبير من كفاءة التثبيت في الموقع لدينا. يمكن للفريق الفني أيضًا توفير حلول معالجة الأسطح المخصصة وفقًا لمتطلبات المشروع، وهو محترف للغاية." —— لي مينج، مدير المشتريات، مجموعة هندسة البناء المحلية

"الخصائص الميكانيكية المستقرة وأداء اللحام الجيد هي مفتاح تصنيع الإطار الميكانيكي. تتميز الأنابيب المربعة S355J2H بمواد موحدة وتشوه لحام صغير، مما يقلل بشكل فعال من خسائر المعالجة. لقد حافظنا على تعاون مستقر لسنوات عديدة." —— Zhang Wei، مشرف الإنتاج، شركة East China Machinery Manufacturing Co., Ltd.معلمات المنتج التي تم التحقق منها

(1) معايير التنفيذ العامة

(2) المعلمات التقنية الأساسية

(3) التركيب الكيميائي (%بالوزن، S355J2H)

(4) الخواص الميكانيكية (S355J2H، t≥16mm)

المزايا الأساسية

1. الامتثال للمعايير والأداء الموثوق: يتم إنتاج جميع المنتجات وفقًا للمعايير الأوروبية EN 10210، وقد اجتازت الخواص الميكانيكية ودقة الأبعاد اختبارات موثوقة من طرف ثالث، مع توفر تقارير اختبار كاملة للاستفسار.

2. المتانة الممتازة في درجات الحرارة المنخفضة: درجة S355J2H تضمن طاقة تصادم مستقرة أعلى من 27J عند -20 درجة مئوية، مما يتجنب بشكل فعال خطر الكسر الهش، ومناسب لبيئات درجات الحرارة المنخفضة في مناطق خطوط العرض العالية والمشاريع على ارتفاعات عالية.

3. التحكم بالأبعاد عالي الدقة: مراقبة أوتوماتيكية كاملة للعملية للحجم والاستقامة، مع تسامح أفضل بكثير من المتطلبات القياسية، مما يقلل من عبء عمل التعديل في الموقع ويحسن كفاءة التثبيت والمعالجة.

4. قدرة معالجة قوية على التكيف: هيكل مادي موحد، أداء لحام وثني ممتاز، تشوه صغير أثناء المعالجة، مناسب للقطع واللكم واللحام وغيرها من المعالجة العميقة في سيناريوهات مختلفة.

5. خيارات معالجة السطح الكاملة: دعم الجلفنة بالغمس الساخن، طلاء المسحوق، الطلاء وغيرها من المعالجات المضادة للتآكل، والتي يمكن أن تطيل عمر خدمة المنتجات بشكل كبير في البيئات الخارجية والبيئات المسببة للتآكل.

مناسبة ل

· صناعة الهياكل الفولاذية: إطارات بناء المصانع، الهياكل الفولاذية للملاعب، أرفف المستودعات، البيوت الفولاذية الخفيفة، هياكل دعم الجسور

· البناء والجدار الساتر: عارضات دعم الحوائط الساتر للمباني، وأطر الحوائط الساتر الزجاجية، وهياكل الدعم الزخرفية للجدران الخارجية

· تصنيع الآلات: إطارات المعدات، الدعامات الميكانيكية، مكونات الآلات الزراعية، هياكل معدات الرفع

· صناعة النقل: إطارات الحاويات، هياكل أجسام الشاحنات، دعامات الدرابزين، هياكل أعمدة الإشارة

· الصناعات الأخرى: الهياكل الداعمة للطاقة الشمسية، أبراج نقل الطاقة، دعامات الأنابيب، إطارات اللوحات الإعلانية

لماذا تختار تيانجين ShunChen

هل تبحث عن مورد قسم مجوف مربع EN 10210 S355J2H فعال من حيث التكلفة وعالي الجودة للهيكل الفولاذي والجدار الساتر ومشاريع تصنيع الآلات؟ لدينا 12 عامًا من الخبرة في التصدير كشركة مصنعة محترفة للقسم المجوف الهيكلي.

نحتفظ بمخزون كبير من المواصفات التقليدية على مدار السنة، وندعم التسليم خلال 3-7 أيام. يقدم فريقنا الفني المحترف حلولاً شاملة بما في ذلك اختيار المواد ومطابقة المواصفات وتحسين العملية وفقًا لسيناريوهات الاستخدام الخاصة بك. مبيعات المصنع المباشرة تقضي على الروابط الوسيطة، بأسعار تنافسية وجودة منتج مستقرة. اتصل بـ ShunChen الآن للحصول على عينات مجانية وعروض أسعار مفصلة!

معرض المنتجات والشحنات الحقيقية

الإنتاج وفحص الجودة بالكامل

خط إنتاج أوتوماتيكي للتشكيل على البارد معدات لحام دقيقة عالية التردد نظام اختبار الأبعاد عبر الإنترنت (كشف عبر الإنترنت بنسبة 100٪) آلة اختبار المواد العالمية ومعدات اختبار تأثير درجات الحرارة المنخفضة

عرض المنتج

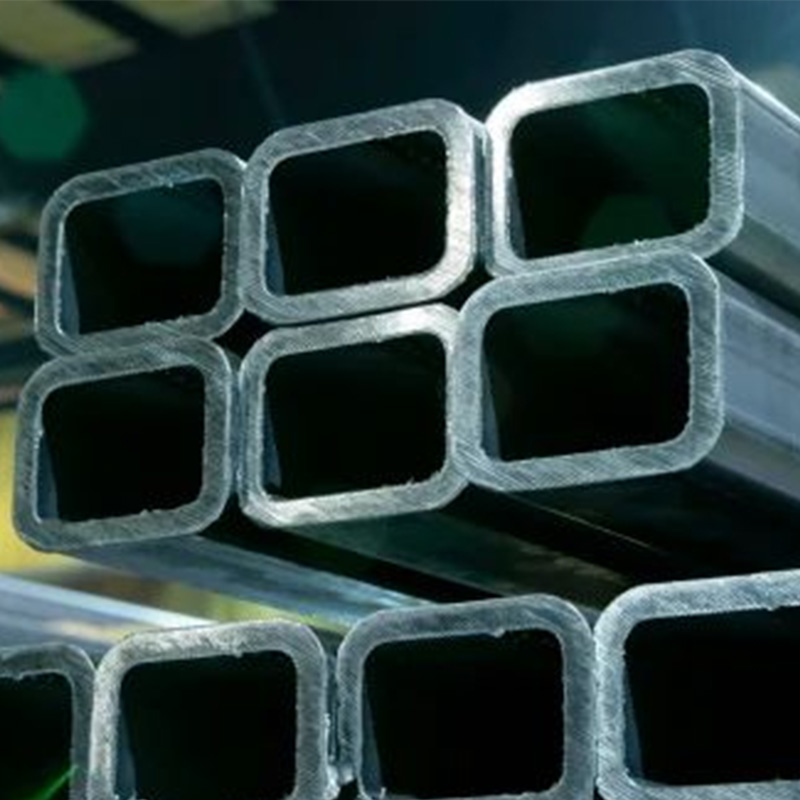

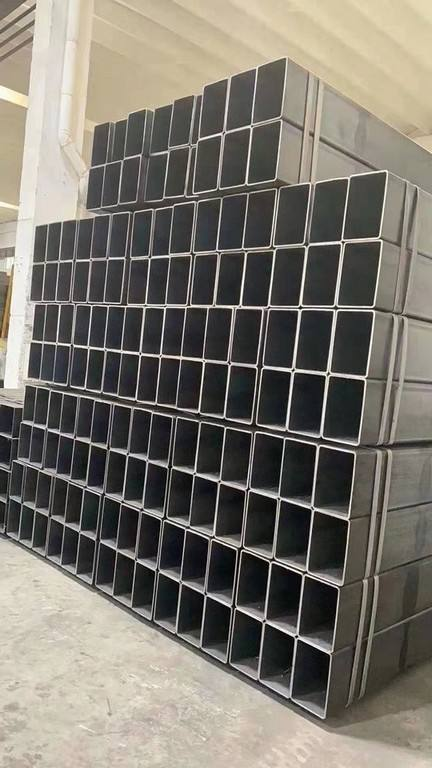

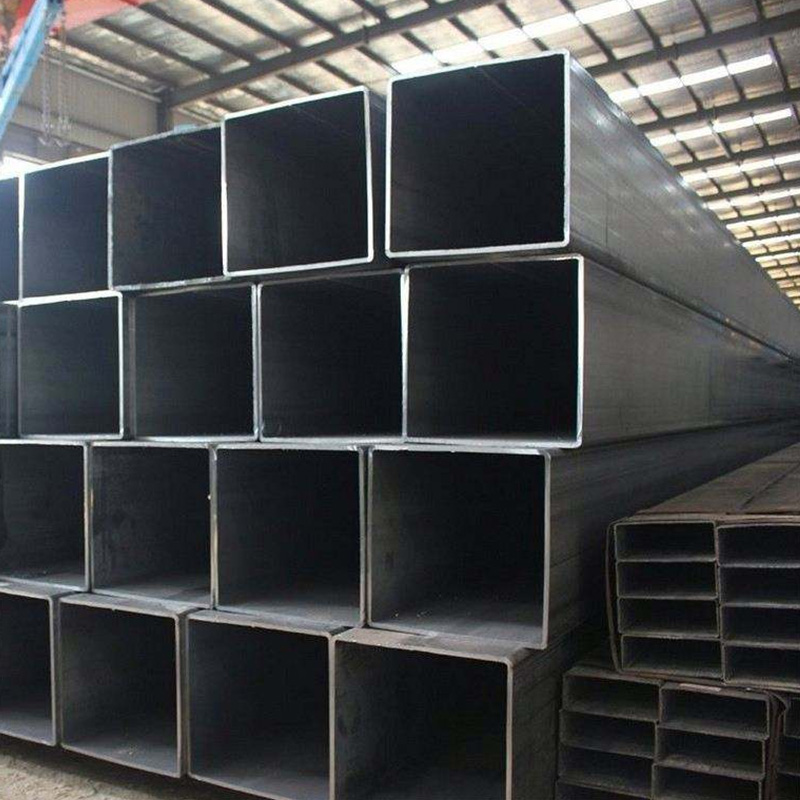

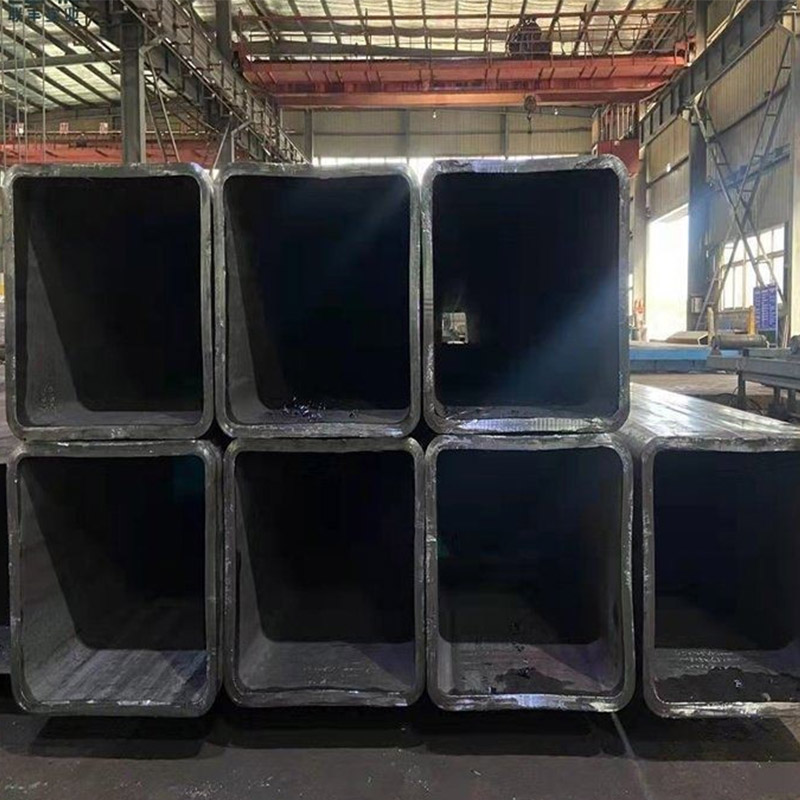

تشطيب أسود EN 10210 S355J2H قسم مجوف مربع قسم مجوف مربع مجلفن بالغمس الساخن قسم مجوف مستطيل مطلي بمسحوق مخصص أنبوب مربع هيكلي كبير السماكة

الشحن والتعبئة والتغليف

التعبئة والتغليف القياسية للتصدير: فيلم مقاوم للماء + ربط فولاذي + حماية لوح خشبي يتم دعم تغليف الشعار المخصص معيار تحميل الحاويات: حاوية 20 قدمًا ≈25 طنًا؛ حاوية 40 قدمًا ≈28 طنًا (سائبة) / 25 طنًا (منصة نقالة) مستندات شحن كاملة: بوليصة الشحن، الفاتورة التجارية، MTC EN 10204 3.1، تقرير فحص الطرف الثالث

سيناريوهات تطبيق العميل

مشروع إطار بناء مصنع الهيكل الصلب مشروع دعم الحوائط الساتر للمبنى التجاري مشروع تصنيع إطار المعدات الميكانيكية مشروع الجسر ومرفق النقل
