هياكل داعمة عالية القوة ومقاومة للعوامل الجوية مصممة للشرفات الحضرية وتراسات الفيلات وممرات الشقق. تتميز بالجلفنة بالغمس الساخن، والتركيب المعياري السريع، وزوايا الميل القابلة للتخصيص.
- المستوى 12 مقاومة الرياح
- ≥ 500 ساعة اختبار NSS
- 0-30 درجة إمالة قابلة للتعديل
- 20+ سنة خدمة الحياة

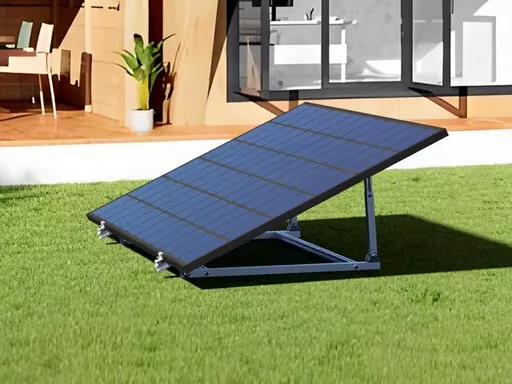

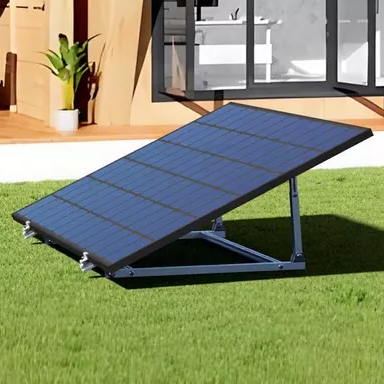

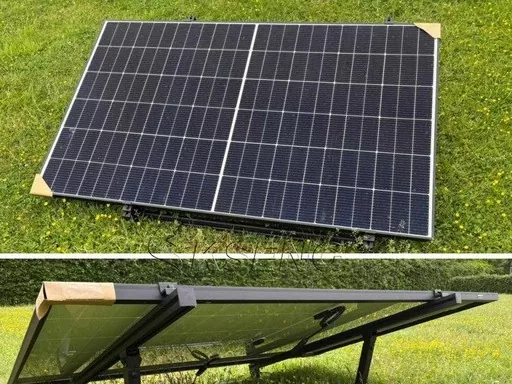

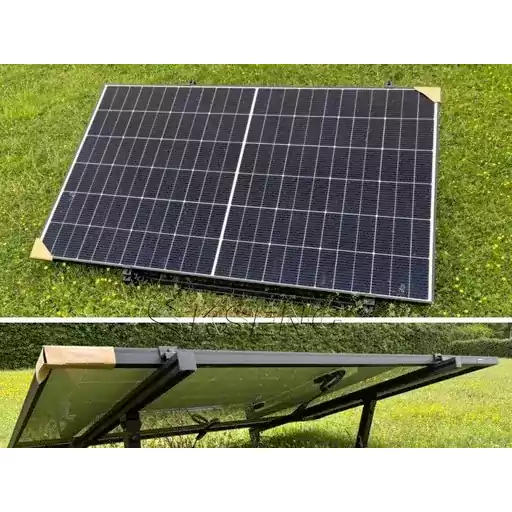

تُعد دعامة Shunchen Balcony PV الخاصة بنا مكونًا داعمًا متخصصًا تم تطويره بشكل مستقل للأنظمة الكهروضوئية الموزعة في الشرفات. تم تصنيعه باستخدام الفولاذ الكربوني عالي الجودة (Q235B وQ355B) كمواد أساسية، وتمت معالجته من خلال القطع CNC، واللحام الدقيق، والجلفنة بالغمس الساخن، والمعالجة المضادة للتآكل. اكتشف مجموعتنا الكاملة منيدعم الضوئيةلحلول التركيب الأخرى.
باعتبارنا شركة مصنعة محترفة للدعائم الكهروضوئية، فإننا نتحكم في العملية بأكملها بدءًا من اختيار المواد الخام وحتى تسليم المنتج النهائي. تم تصميم هيكل الدعامة بشكل علمي وفقًا لتخطيط الشرفة ووزن الوحدات الكهروضوئية، ويجمع بين أداء التحمل عالي القوة والقدرة على مقاومة التآكل على المدى الطويل.
المزايا الأساسية
قدرة تحمل فائقة ومقاومة للرياح
تم تصميم الشعاع الرئيسي والأقواس القطرية لتحمل القوة بشكل تعاوني. يمكنها حمل وحدة كهروضوئية واحدة تزيد عن 500 واط، مع درجة مقاومة للرياح تصل إلى المستوى 12 ومقاومة حمل الثلوج ≥0.5 كيلو نيوتن/م2، مما يحافظ على الاستقرار الهيكلي حتى في الأعاصير والعواصف الثلجية الشديدة.
مقاومة التآكل طويلة الأمد
تمت معالجتها بعملية جلفنة بالغمس الساخن أوتوماتيكية بالكامل، ويبلغ سمك الطلاء الموحد لدعامة الشرفة الكهروضوئية ≥85μm. لقد اجتاز اختبار الانحناء 180 درجة بدون تقشير، ومدة اختبار NSS هي ≥500 ساعة، مما يوفر عمر خدمة يزيد عن 20 عامًا للتركيبات الخارجية.
تركيب سريع وسهل
يسمح التصميم المعياري بالتجميع المسبق قبل التسليم. لا يلزم اللحام في الموقع؛ يمكن استكمال التثبيت باستخدام مفتاح الربط. يمكن تركيب مجموعة واحدة من قبل شخص أو شخصين في غضون ساعتين، مما يقلل بشكل كبير من تكاليف العمالة ودورات البناء.
التخصيص والتوافق المرن
نقوم بتخصيص الأحجام والزوايا وفقًا لتخطيطات الشرفات المختلفة ومواصفات الوحدات الكهروضوئية. وهو يدعم تعديل زاوية الميل من 0 إلى 30 درجة لزيادة كفاءة استقبال الطاقة الشمسية لظروف موقعك المحددة.
المواصفات الفنية
| فئة المعلمة | مؤشرات محددة |
|---|---|
| المواد الأساسية | Q235B، Q355B (الفولاذ المقاوم للصدأ قابل للتخصيص) |
| عملية الإنتاج | القطع باستخدام الحاسب الآلي + اللحام الدقيق + الجلفنة بالغمس الساخن |
| المعايير التنفيذية | GB/T 3323-2019 (جودة اللحام)، GB/T 13912-2020 (الغلفنة بالغمس الساخن) |
| الخواص الميكانيكية | الحمولة المقدرة ≥50 كجم/㎡؛ درجة مقاومة الرياح ≥المستوى 12؛ مقاومة حمل الثلج ≥0.5kN/㎡ |
| مواصفات القوس | الشعاع الرئيسي: طول 1000-2000 مم، عرض 80-150 مم، سمك 2.0-3.0 مم؛ دعامة قطرية: 500-1000 مم؛ قطر الأنبوب: 30-50 ملم |
| معلمات الجلفنة | سمك الطلاء ≥85μm؛ لا تقشير بعد الانحناء 180 درجة؛ اختبار NSS ≥500 ساعة |
| وحدات متوافقة | الوحدات الكهروضوئية السائدة (الطاقة: 300-550 واط؛ الحجم: في حدود 1600 × 1000 مم) |
| زاوية الميل | 0-30 درجة التعديل اليدوي |
| طرق التثبيت | مشبك الدرابزين / مسمار توسيع الجدار (مناسب للهيكل الخرساني والفولاذ) |
حالة المشروع: مجتمع سكني حضري
قمنا بتوفير أقواس مخصصة (الشعاع الرئيسي 1500 × 100 × 2.5 مم، الميل 15 درجة) لـ 500 من أصحاب المنازل في مجتمع جديد، مقترنة بوحدات كهروضوئية بقدرة 450 وات. باستخدام تثبيت الدرابزين، لم يحدث أي ضرر لهيكل الشرفة، وزيادة كفاءة التثبيت بنسبة 50%. بعد عام واحد من التحقق الخارجي، لا يوجد صدأ أو تشوه، ويظل توليد الطاقة مستقرًا.
لماذا تختار شونشن؟
| البعد المقارنة | الشركات المصنعة القياسية الأقران | شونشن (شركتنا) |
|---|---|---|
| التصميم الهيكلي | الربط الفولاذي ذو القسم العالمي، ضعف الاستقرار. | تصميم ميكانيكي حصري، شعاع رئيسي + محمل تعاوني للأقواس القطرية. |
| عملية مكافحة التآكل | الجلفنة الباردة، طلاء رقيق، اختبار NSS 200 ساعة فقط. | جلفنة بالغمس الساخن أوتوماتيكية بالكامل، طلاء ≥85μm، اختبار NSS ≥500 ساعة. |
| التخصيص | الأحجام التقليدية فقط، دورة 10-15 يومًا. | مخصصة لتخطيطات الشرفة، والرسم في غضون 72 ساعة. |
| ضمان التوريد | مخزون غير كاف، تسليم غير مستقر. | مستودع مملوك ذاتيًا، يتم تسليم الطلبات بالجملة خلال 7 أيام. |
| الخدمات المساندة | توفير المنتجات فقط. | تصميم مخطط التثبيت، التوجيه الفني في الموقع، استجابة ما بعد البيع على مدار 24 ساعة. |
الشهادات وضمان الجودة
باعتبارنا شركة مصنعة تركز على البحث والتطوير في مجال الأقواس الكهروضوئية، فإننا نتحكم بدقة في الجودة ونقدم ضمانًا كاملاً للسلسلة. لقد حصلنا على شهادة ISO 9001 لإدارة الجودة وISO 14001 للإدارة البيئية. تتوافق المنتجات مع المعايير الفنية الوطنية، ونحن نقدم تقارير اختبار الأداء الميكانيكي ومقاوم للتآكل من طرف ثالث لشركة SGS.
تستخدم خطوط الإنتاج الخاصة بنا عملية القطع واللحام CNC الأوتوماتيكية بالكامل مع اكتشاف العيوب عبر الإنترنت. تستخدم عملية الجلفنة مراقبة درجة حرارة حمام الزنك في الوقت الحقيقي. تخضع كل دفعة لمحاكاة الحاملة، واختبارات سمك الطلاء، وفحوصات جودة السطح. تحقق لديناالشهاداتلمزيد من المعلومات.
الأسئلة المتداولة
ما هي السعة القصوى لتحمل كتيفة الشرفة الكهروضوئية؟
يمكن للشعاع الرئيسي للمواد Q355B التقليدي (1500×100×2.5mm) أن يحمل بثبات وحدة PV واحدة بقدرة 550W، مع حمل مقدر ≥50kg/㎡. إنه يلبي متطلبات مقاومة الرياح من المستوى 12 ومتطلبات حمل الثلج بمقدار 0.5 كيلو نيوتن/م2. نحن نقدم نصائح اختيار احترافية بناءً على وزن الوحدة الخاصة بك.
كيفية اختيار القوس المناسب لتخطيطات الشرفة المختلفة؟
بالنسبة لشرفات الخليج، يفضل استخدام كتائف تثبيت الدرابزين (لا حاجة للحفر)؛ بالنسبة للشرفات المريحة أو الضيقة، توفر الأقواس المثبتة على الحائط المساحة؛ بالنسبة لشرفات الزاوية، تعمل الأقواس المخصصة على شكل حرف L على زيادة المساحة. نحن نقدم المخطط الأمثل بناءً على رسم حجم شرفتك.
هل يمكنك توفير الرش الكهروستاتيكي بدلاً من الجلفنة بالغمس الساخن؟
نعم. الافتراضي لدينا هو الجلفنة بالغمس الساخن (≥85μm) لمقاومة التآكل الممتازة. يمكننا أيضًا تخصيص الرش الكهروستاتيكي حسب الطلب، ودعم الألوان المختلفة لتتناسب مع المظهر الخارجي للمبنى.
هل تدعم عمليات تفتيش المصنع والخدمات اللوجستية للطلبات بالجملة؟
قطعاً. للطلبات التي تزيد عن 100 مجموعة، نرحب بالعملاء في مصنعنا للحصول على قبول الجودة في الموقع. كما نقدم أيضًا تنسيقًا لوجستيًا حصريًا لضمان تسليم الأقواس بأمان وفي الوقت المحدد إلى موقع مشروعك.
