مصممة للجدران الساترة وقواعد المعدات الثقيلة والبنية التحتية الحيوية. تم تصنيعه باستخدام قطع CNC وتقنيات متقدمة مضادة للتآكل.
تركز الوظيفة الأساسية للوحة الفولاذية المدمجة على ثلاث مناطق رئيسية لتحديد المواقع، حيث تعمل كحامل حاسم لربط هيكل المبنى الرئيسي بالهياكل المساعدة:
تحميل محور النقل
يتحمل الوزن الساكن، وحمل الرياح، وحمل الاهتزاز للمكونات المساعدة مثل الجدران الساترة. ينقل الأحمال الموزعة بالتساوي إلى الهيكل الخرساني الرئيسي لتجنب الضرر الناتج عن تركيز الإجهاد المحلي.
مرجع التثبيت
يعتمد على تحديد المواقع بدقة أثناء مرحلة ما قبل التضمين لتوفير مرجع ثابت للدعم اللاحق. يضمن دقة الترتيب والتركيب المنتظم، مما يقلل بشكل كبير من المعالجة الثانوية في الموقع.
ضمان الاستقرار الهيكلي
يشكل هيكلاً متكاملاً متيناً مع صب الخرسانة، مما يعزز ثبات الاتصال بين المكونات الخارجية والهيكل الرئيسي. يحسن القدرات المضادة للانقلاب والاهتزاز.
المواصفات الفنية
| فئة المواصفات | المعلمات التقنية | المؤشرات التفصيلية | مواصفات التكيف |
|---|---|---|---|
| حجم القاعدة | المواصفات العادية | الطول/العرض: 200 × 200 مم ~ 600 × 600 مم؛ السُمك: 8 مم ~ 20 مم | 200×200×8 مم للقسم الزجاجي الخفيف؛ 600 × 600 × 20 مم للجدار الساتر الثقيل |
| حجم مخصص | أي طول وعرض (الحد الأقصى ≥1000×1000 مم)، السمك (الحد الأدنى ≥5 مم) | يتكيف مع المتطلبات الشخصية للجدران الستارية ذات الشكل الخاص | |
| التسامح الحجم | حجم المخطط التفصيلي التسامح | ±0.5 مم (تقليدي)، ±0.2 مم (درجة الدقة) | يتكيف مستوى الدقة مع جدران الستائر الشاهقة التي تتطلب دقة عالية للغاية |
| دقة موضع الثقب | التسامح مع مسافة مركز الثقب ± ± 0.2 مم، قطر الثقب ± 0.1 مم | يضمن وصلة مؤخرة دقيقة مع مسامير تثبيت الحائط الساتر | |
| خصائص المواد | المواد السائدة | الكربون الصلب: Q235B، Q345B؛ الفولاذ المقاوم للصدأ: 304، 316 | Q345B للأحمال الثقيلة؛ الفولاذ المقاوم للصدأ 316 للضباب الساحلي عالي الملح |
| الملكية الميكانيكية | القوة الأساسية | قوة الانحناء: Q235B ≥ 235MPa، Q345B ≥ 345MPa؛ قوة القص ≥ 120MPa | يضمن الاستقرار الهيكلي أثناء نقل الحمولة |
| المعالجة السطحية | عملية مقاومة التآكل | الجلفنة بالغمس الساخن (≥80μm)، رش الفلوروكربون (≥40μm)، تلميع المرآة | تراجع الساخنة المجلفن لمقاومة التآكل في الهواء الطلق؛ طلاء المرآة للديكور الداخلي |
| المتطلبات التكنولوجية | عملية التشكيل | قطع البلازما باستخدام الحاسب الآلي، وختم الدقة؛ ارتفاع اللحام ≥8 مم، بدون مسام/شقوق | يضمن استواء الصفائح (أقل من أو يساوي 1 مم/م)، مما يحسن الالتصاق بالخرسانة |
نقاط البيع الأساسية: الدقة العالية والقوة والقدرة على التكيف
تتحكم هذه اللوحة الفولاذية المدمجة بشكل صارم في تحمل الحجم ضمن ± 0.5 مم ودقة ثقب الترباس عند ± ± 0.2 مم. إنه يتصل بدقة معبين قوسين الحائط الساتروغيرها من المكونات. باستخدام مواد متميزة مثل Q345B والفولاذ المقاوم للصدأ 304/316، تصل قوة الانحناء إلى ≥345MPa. يخضع السطح لعلاجات احترافية مثل الجلفنة بالغمس الساخن، مع مقاومة لرذاذ الملح ≥1000 ساعة. نحن ندعم التخصيص الكامل للحجم وتخطيط الثقب والمعالجة السطحية لتلبية المتطلبات الصارمة لمشروع B2B.
سيناريوهات التطبيق والحالات التي تم التحقق منها

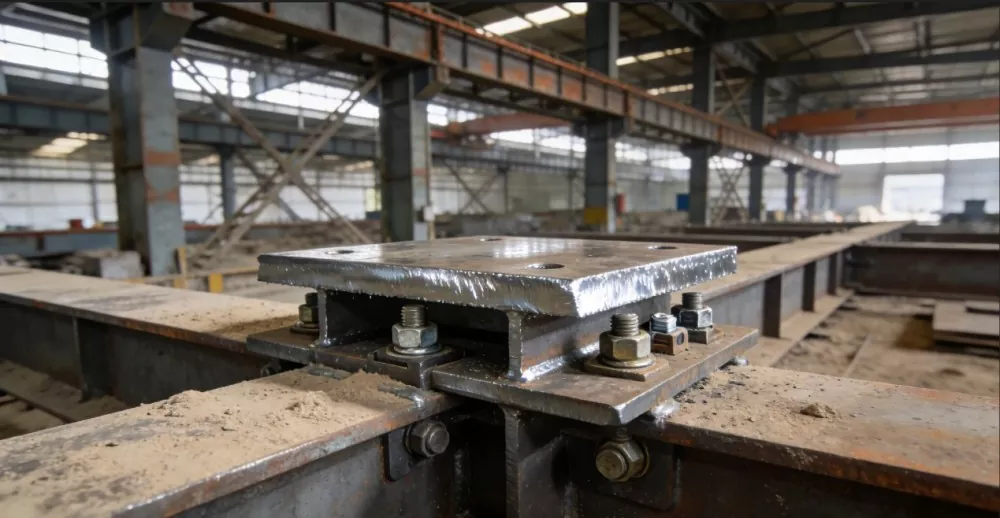

استخدم المشروع صفائح فولاذية مدمجة سميكة لتحمل حمولة عارضة رافعة بوزن 50 طنًا. تم تخصيص المواد والمعالجات السطحية للتكيف مع بيئة الغبار والرطوبة العالية لمنشأة الصناعة الثقيلة، مما يضمن السلامة التشغيلية على المدى الطويل.

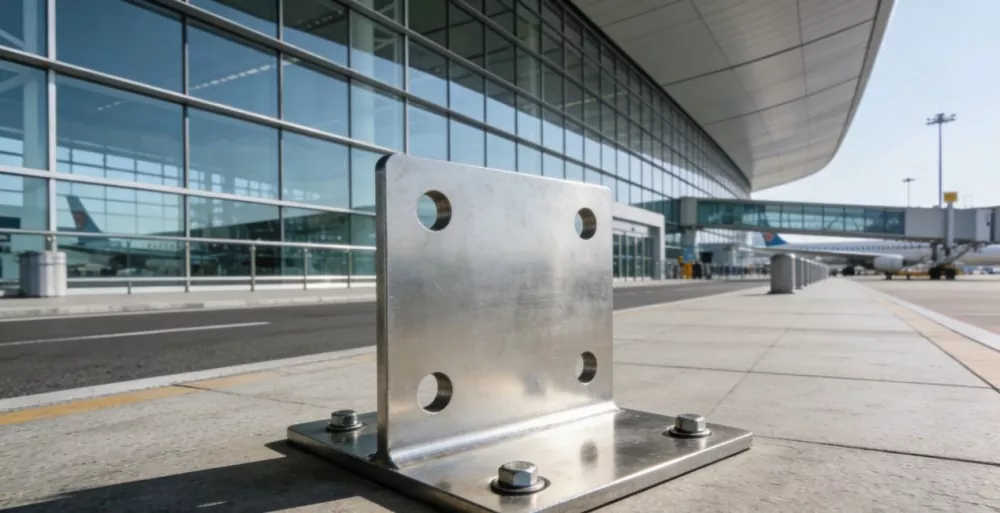

تم استخدام 304 لوحة مدمجة من الفولاذ المقاوم للصدأ لربط الحائط الساتر بالهيكل الفولاذي. وهذا يضمن استواء الحائط الساتر الفائق الامتداد ويوفر مقاومة ممتازة للطقس، مما يلبي معايير الجودة الصارمة الخاصة بالتخصصمشروع محور النقل.

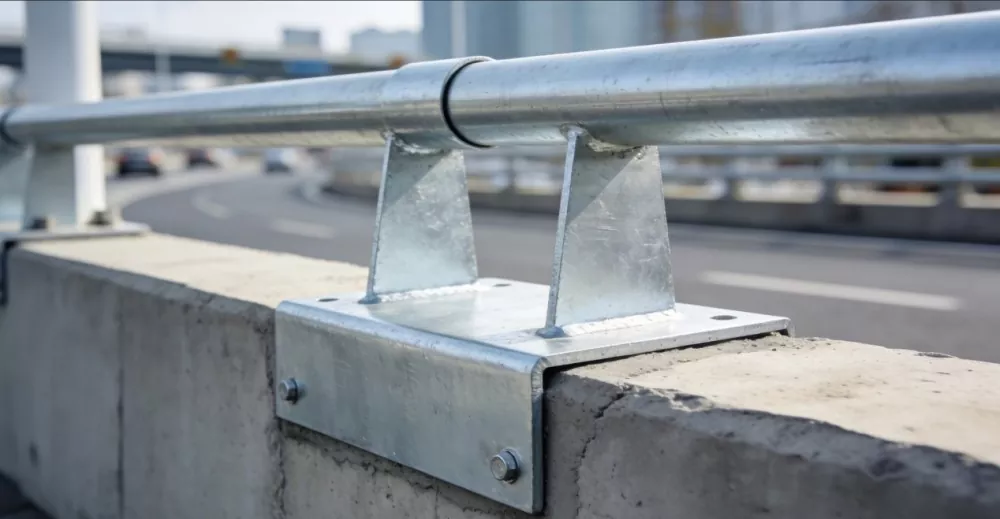

تم نشر الألواح المدمجة المجلفنة بالغمس الساخن في حواجز الحماية للجسر، مما أدى إلى تحسين كفاءة نقل الحمولة. لم تظهر اللوحات أي تآكل واضح في البيئة الممطرة، مما أدى إلى تقصير فترة البناء بشكل كبير وضمان متانة البنية التحتية البلدية.
مميزاتنا الصناعية
تأسست شركة Tianjin Shunchen Industrial Co., Ltd. في عام 2014، ويقع مقرها الرئيسي في منطقة Daqiuzhuang الصناعية. باعتبارنا مؤسسة سلسلة صناعية شاملة، فإننا نقوم بدمج المعالجة العميقة للصلب، والجلفنة بالغمس الساخن، والتخزين، وتجارة الاستيراد/التصدير.
مع قدرة إنتاجية سنوية تتجاوز 450,000 طن وقيمة إنتاج تقارب 2 مليار يوان، فإننا نمتلك مزايا كبيرة في مجال الألواح الفولاذية المدمجة. بالاعتماد على التكامل الكامل لسلسلة الصناعة، توفر قاعدتنا قدرة إنتاجية كافية، ومخزونًا جاهزًا، واستجابة سريعة للإمدادات، وتكاليف يمكن التحكم فيها. كالمورد المباشر من المصنع، نحن نقدم أسعار تنافسية لطلبات بالجملةوالحلول المخصصة. تحقق لديناشهادة الأيزو 9001لضمان الجودة.
الأسئلة المتداولة
ما هي المهلة الزمنية النموذجية للطلبات المجمعة للألواح الفولاذية المدمجة؟
بالنسبة للمواصفات القياسية الموجودة في المخزون، تكون المهلة عادةً من 7 إلى 15 يومًا. بالنسبة للأحجام المخصصة، والمواد المحددة (مثل الفولاذ المقاوم للصدأ 316)، أو المعالجات الخاصة المضادة للتآكل، فإن دورة الإنتاج تكون عادةً من 20 إلى 30 يومًا، اعتمادًا على كمية الطلب. سوف نقدم جدول تسليم دقيق عند تأكيد الطلب.
هل يمكنك تصنيع اللوحات بناءً على الرسومات المخصصة؟
نعم بالتأكيد. نحن ندعم خدمات تصنيع المعدات الأصلية وأوديإم. يمكنك تقديم رسومات CAD (DWG، DXF، STEP) أو عينات مادية. تضمن تقنية القطع والحفر بالليزر CNC لدينا تلبية تخطيطات الفتحات المخصصة وأحجام الألواح بتفاوت دقيق يبلغ ± ± 0.2 مم.
كيف يمكنك ضمان جودة اللحام لتطبيقات الأحمال الثقيلة؟
نحن نستخدم عمليات لحام آلية متقدمة بارتفاع لحام ≥8 مم ونضمن عدم وجود مسام أو شقوق. تخضع كل دفعة لاختبارات صارمة غير مدمرة (NDT) واكتشاف العيوب. معدل تأهيل اللحام لدينا يصل دائمًا إلى 99.9%، مما يلبي بشكل فعال الحمل الثقيل والمتطلبات الخاصة للمنشآت الصناعية.
ما هي المعالجات السطحية الموصى بها للمشاريع الخارجية والساحلية؟
للاستخدام الخارجي العام، نوصي بالجلفنة بالغمس الساخن (سمك طلاء الزنك ≥80μm) والذي يوفر أداء ممتاز ضد التآكل. بالنسبة للبيئات الساحلية ذات الضباب الملحي العالي، نوصي بشدة باستخدام مادة الفولاذ المقاوم للصدأ 316 مع طلاء الزنك الثقيل أو رش الفلوروكربون المتخصص لضمان أقصى قدر من المتانة.
هل يمكنك تقديم شهادات المواد وتقارير الاختبار؟
نعم. نحن نقدم وثائق الجودة الشاملة مع كل شحنة، بما في ذلك شهادات اختبار المطاحن (MTC)، وتقارير اختبار الخصائص الميكانيكية (قوة الانحناء والقص)، وتقارير اختبار رش الملح. وهذا يضمن التخليص الجمركي السلس ويلبي متطلبات القبول الصارمة لمشاريع البناء الدولية.
اطلب عرض أسعار للألواح الفولاذية المدمجة
أرسل لنا رسوماتك ودرجة المواد المطلوبة وأبعاد اللوحة ومواصفات مقاومة التآكل. سيقوم فريقنا الهندسي بمراجعة مشروعك وتقديم عرض أسعار تنافسي مباشر من المصنع.
