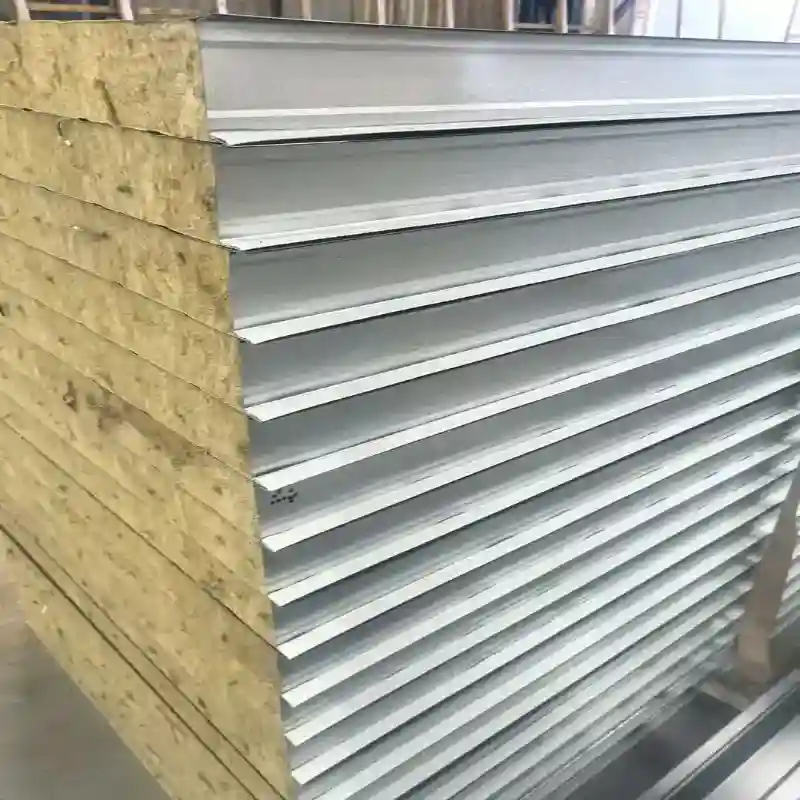

لوحة السقف المعدنية المركبة

توفر لوحة السقف المركبة المعدنية Shunchen حلاً متكاملاً للأسقف للمنشآت الصناعية والمستودعات ومخازن التبريد والمباني التجارية. يتميز بتصفيح مستمر للجلود المعدنية المتينة والنوى المعزولة (50-200 مم)، فهو يزيل الطبقات الإضافية في الموقع مع زيادة كفاءة الطاقة إلى الحد الأقصى. مدعومًا بسعة مجموعة تبلغ 450,000 طن، فإنه يوفر مواصفات مخصصة كاملة وتسليم سريع.

الميزات الرئيسية

عزل حراري متكامل

يتم وضع القلب المعزول بين الصفائح المعدنية، مما يخلق حاجزًا حراريًا مستمرًا عبر السقف. تعتبر نوى PU وPIR مناسبة بشكل خاص للمباني التي يكون فيها الحد من انتقال الحرارة عبر السقف أمرًا مهمًا.

يمكن تحديد سمك لوحة السقف المركبة المعدنية المطلوبة وفقًا لهدف العزل للمشروع والظروف المناخية المحلية بدلاً من استخدام سمك ثابت واحد لكل مبنى.

سطح معدني مقاوم للطقس

توفر الطبقة المعدنية الخارجية الحاجز الأول ضد المطر وأشعة الشمس والرياح والتعرض للغلاف الجوي. يضيف نظام الطلاء المحدد الحماية إلى الركيزة المصنوعة من الفولاذ أو الألومنيوم ويحدد أيضًا تشطيب السقف المرئي.

بالنسبة للمشاريع في البيئات الرطبة أو الساحلية أو المعرضة كيميائيًا، يجب اختيار مواصفات الركيزة والطلاء وفقًا لظروف التآكل المتوقعة.

الصلابة الهيكلية

يجمع بناء الساندويتش المستعبد بين جلدين معدنيين مع قلب عازل صلب أو شبه صلب. وهذا يخلق لوحة أكثر سمكًا وأكثر استقرارًا من الصفائح المعدنية الرفيعة الواحدة.

تعتمد صلابة اللوحة على النوع الأساسي، وسمك اللوحة، وسمك الصفائح المعدنية، وهندسة المظهر الجانبي، والامتداد، وطريقة التثبيت. بالنسبة لتصميم السقف الهيكلي، يجب اختيار التكوين النهائي للوحة وفقًا للامتداد المطلوب وظروف التحميل.

انخفاض طبقات السقف

نظرًا لأن الغطاء المعدني والعزل يتم توفيرهما كمكون واحد مصنوع في المصنع، فإن نظام التسقيف لا يتطلب طبقة عازلة منفصلة بين لوح السقف الخارجي والجزء الداخلي للمبنى.

يمكن لهذا التكوين المتكامل تقليل عدد مراحل التثبيت وتبسيط عملية معالجة المواد أثناء إنشاء السقف.

مظهر سطحي مخصص

يمكن توفير الصفائح المعدنية الخارجية والداخلية بتشطيبات وألوان طلاء مختلفة. وهذا يسمح بمظهر السقف بأن يتوافق مع المنشآت الصناعية والمباني التجارية والمستودعات والمتطلبات المعمارية الأخرى.

التطبيقات

الورش والمصانع الصناعية

يتم استخدام ألواح السقف المركبة المعدنية لأسطح المصانع حيث يكون العزل الحراري مطلوبًا مع سطح السقف المعدني النهائي. يمكن اختيار تكوينات PU، وPIR، والصوف الصخري وفقًا للمتطلبات الحرارية والحرائق للمبنى.

المستودعات والمباني اللوجستية

تتطلب المستودعات مساحات كبيرة من الأسطح ذات أبعاد لوحة متسقة وتركيب فعال. إن هيكل الألواح الجاهزة مناسب للمستودعات ذات الهياكل الفولاذية والمرافق اللوجستية حيث يحتاج بناء السقف إلى تغطية مساحات كبيرة.

مرافق التخزين البارد

بالنسبة لمباني التخزين البارد والمباني التي يتم التحكم في درجة حرارتها، يمكن اختيار نوى PU أو PIR لخصائص العزل الحراري الخاصة بها. يتم تحديد سمك اللوحة عادةً وفقًا لدرجة الحرارة الداخلية المستهدفة، والمناخ الخارجي، وحمولة التبريد، وتصميم غلاف المبنى.

المباني التجارية والزراعية

يمكن استخدام الألواح في المباني التجارية، ومرافق التخزين الزراعية، ومباني الماشية، وغيرها من الهياكل التي تتطلب غلاف سقف معزول نهائيًا.

المباني الصناعية الحساسة للحريق

يمكن استخدام تكوينات قلب الصوف الصخري عندما يتطلب المشروع قلبًا عازلًا معدنيًا بخصائص غير قابلة للاحتراق. يجب تأكيد التصنيف النهائي للحريق وفقًا لبناء اللوحة الكاملة ومعيار الاختبار المطبق.

المعلمات التقنية

مواصفات المنتج

اختيار سمك نموذجي

يجب تحديد سمك لوحة السقف المعدنية المركبة من الأداء الحراري المطلوب، ومواصفات الحريق، والامتداد، والمناخ المحلي، والتصميم الهيكلي بدلاً من تحديدها فقط وفقًا لنوع المبنى.

المعايير المعمول بها

بإمكان شركة Shunchen تصنيع الألواح وفقًا للمتطلبات الصينية والدولية المحددة، بما في ذلك GB/T 23932-2009 وEN 14509 حيثما ينطبق ذلك. يمكن ترتيب اختبارات الحريق والأداء وفقًا لمواصفات المشروع المعمول بها، بما في ذلك معايير ASTM ذات الصلة أو طرق الاختبار الإقليمية الأخرى.

يجب التأكد من المعيار الدقيق وطريقة الاختبار قبل الإنتاج لأن تصنيف الحرائق والأداء الحراري يعتمد على بناء اللوحة بالكامل، بما في ذلك الجلود المعدنية والمواد الأساسية والسمك والمفاصل وتكوين التثبيت.

الإنتاج ومراقبة الجودة

إنتاج اللوحة المستمر

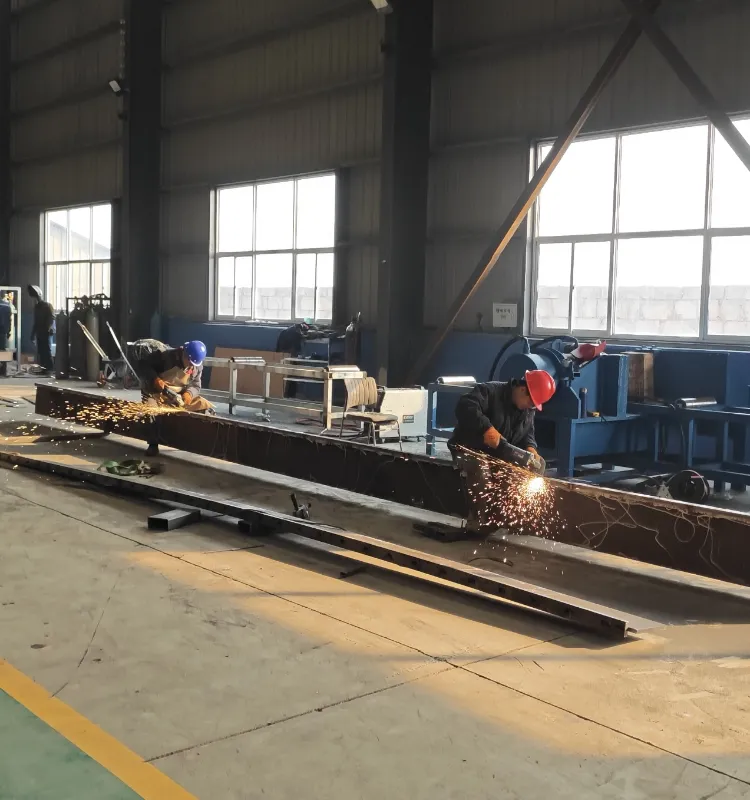

تستخدم شركة Shunchen خطوط إنتاج مركبة مستمرة أوتوماتيكية لتشكيل الصفائح المعدنية، وإعداد قلب العزل، وتطبيق مواد الربط، وضغط الطبقات إلى لوحة متكاملة.

يحافظ الإنتاج المستمر على اتساق هندسة اللوحة وترتيب الطبقات طوال فترة الإنتاج.

فحص المواد الأساسية

قبل التصفيح، يتم فحص قلب العزل وفقًا لنوع المادة والمواصفات المطلوبة. يمكن التحقق من الكثافة والسمك والخصائص الأخرى ذات الصلة وفقًا لمتطلبات الفحص الأساسية المحددة ومتطلبات الفحص المعمول بها.

فحص أبعاد اللوحة

يتم فحص ألواح السقف المركبة المعدنية النهائية للتأكد من السُمك والعرض والطول وحالة الملف الشخصي والانحراف المرئي للأبعاد. يركز الفحص على ما إذا كانت اللوحة النهائية تتوافق مع مواصفات الإنتاج المعتمدة.

الربط وفحص السطح

يتم فحص الواجهة المستعبدة بحثًا عن التصفيح المرئي والترابط غير الكامل. يتم فحص السطح المعدني بحثًا عن الخدوش وعيوب الطلاء والخدوش وغيرها من الأضرار المرئية قبل التعبئة.

اختبار الأداء

اعتمادًا على تكوين المنتج ومتطلبات المشروع، يمكن أن يشمل الاختبار التوصيل الحراري، والأداء ضد الحرائق، ومقاومة الانحناء، وغيرها من التحقق من الأداء ذي الصلة.

بالنسبة لطلبات التصدير التي تتطلب التحقق المستقل، يمكن ترتيب التفتيش بواسطة طرف ثالث من خلال منظمات مثل SGS أو BV وفقًا لنطاق الفحص المتفق عليه.

تخصيص صانعي القطع الأصلية

اختيار المواد الأساسية والمعادن

يمكن للعملاء تحديد الصفائح المعدنية الخارجية والصفائح المعدنية الداخلية وقلب العزل وفقًا لمتطلبات المشروع. يمكن لشركة Shunchen توفير مجموعات تعتمد على الفولاذ المطلي بالألوان، وسبائك الألومنيوم والمغنيسيوم والمنغنيز، والبولي يوريثان، والبولي يوريثان، والصوف الصخري، والصوف الزجاجي.

سمك اللوحة وعرضها

يمكن تخصيص سمك اللوحة وفقًا لمتطلبات العزل وتصميم المبنى. يمكن أيضًا تعديل العرض الفعال ليتناسب مع تخطيط السقف ونظام التثبيت.

طول اللوحة المخصصة

يمكن إنتاج الألواح بأطوال ثابتة أو مخصصة. يقلل الإنتاج حسب الطول من الحاجة إلى عمليات قطع واسعة النطاق في الموقع ويسمح بمطابقة أبعاد اللوحة مع هندسة السقف.

طلاء السطح واللون

يمكن للعملاء تحديد نوع الطلاء، والانتهاء من السطح، واللون. تتوفر أنظمة طلاء البوليستر والفلوروكربون لمتطلبات التعرض والمظهر المختلفة.

المعالجة الجاهزة

يمكن أن تشمل المعالجة الإضافية في المصنع الفتح وختم الحواف وثني الزوايا والحفر المسبق وفقًا للرسومات المعتمدة. يتم الانتهاء من هذه العمليات قبل الشحن عندما يتطلب المشروع وصول الألواح جاهزة جزئيًا للتركيب.

التثبيت والاتصال

تخطيط السقف

قبل التثبيت، يجب فحص هيكل السقف من حيث المحاذاة والتباعد بين المدادات والمستوى وظروف الحمل. يجب التحقق من أبعاد ألواح السقف المركبة المعدنية وفقًا لتخطيط السقف المعتمد قبل رفع الحزم على السطح.

تحديد موضع اللوحة

يتم وضع الألواح على طول اتجاه السقف المصمم ويتم دعمها بواسطة المدادات الأساسية. تعد المحاذاة الصحيحة أمرًا مهمًا لأن وصلة اللوحة تحدد استمرارية غطاء السقف.

اتصال مشترك

يتم توصيل الألواح المجاورة من خلال المفصل الجانبي المصمم أو الهيكل المتداخل. يجب أن يتم تعشيق المفصل ومحاذاة بشكل كامل قبل التثبيت لمنع وجود فجوات بين الألواح.

إبزيم

يتم تثبيت السحابات من خلال منطقة التثبيت المخصصة في الهيكل الداعم. يجب أن يتبع نوع التثبيت، والتباعد، ومواصفات الغسالة، وموضع التثبيت رسم تركيب المشروع ومتطلبات حمل الرياح المحلية.

وامض والختم

تتطلب حواف السقف والتلال والوديان والاختراقات والوصلات الأخرى معالجة مناسبة للوميض والختم. تعتبر هذه المناطق ذات أهمية خاصة لمنع دخول المياه لأنها تقطع سطح السقف المستمر.

يجب أن تتبع تفاصيل التثبيت تعليمات التثبيت الخاصة بمورد اللوحة وتصميم السقف المعتمد من المهندس الإنشائي.

لماذا تختار شونشن؟

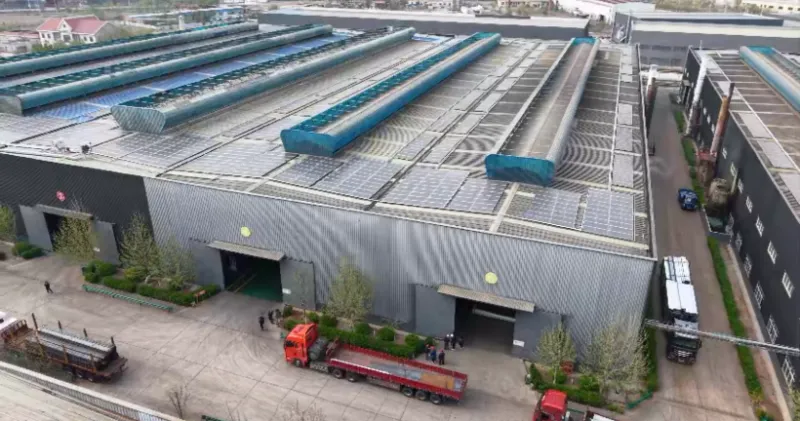

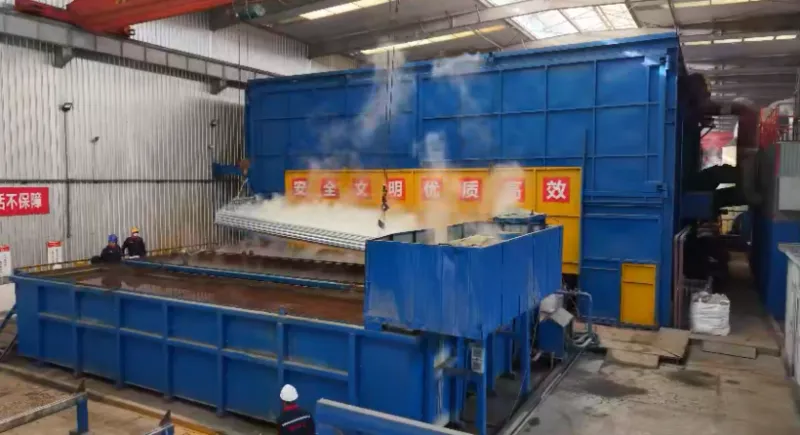

توفر شركة Shunchen ألواح السقف المركبة المعدنية من قاعدة إنتاج متكاملة لمعالجة الفولاذ مع مرافق تغطي معالجة المواد الفولاذية، والطلاء، والجلفنة، والتخزين، والخدمات اللوجستية.

وتمتلك المجموعة طاقة إنتاجية سنوية تتجاوز 450 ألف طن وأكثر من 40 ألف متر مربع من مساحة الإنتاج والتخزين. بالنسبة لطلبات ألواح السقف المركبة، تدعم البنية التحتية للتصنيع هذه مصادر المواد الخام، وإنتاج الألواح، والمعالجة المخصصة، والفحص، والتعبئة، وشحن التصدير ضمن نفس سلسلة التوريد.

يمكن للعملاء تحديد متطلبات قلب اللوحة، والصفائح المعدنية، والسمك، والعرض، والطول، والطلاء، واللون، والتصنيع المسبق قبل الإنتاج. تتم مراجعة المعلومات الفنية وفقًا لمواصفات المشروع بحيث يتم تأكيد تكوين التصنيع قبل دخول الطلب إلى مرحلة الإنتاج.

بالنسبة لطلبات التصدير، يمكن لشركة Shunchen تقديم وثائق اختبار المصنع، وسجلات فحص الأبعاد، ووثائق المواد، وفحص الطرف الثالث عند الاقتضاء. تتوفر ترتيبات الشحن FOB وCIF للطلبات الدولية.

التعليمات

ما الفرق بين لوحة السقف المركبة المعدنية ولوحة السقف المعدنية ذات الطبقة الواحدة؟

تحتوي لوحة السقف المركبة المعدنية على قلب عازل بين طبقتين معدنيتين، بينما توفر لوحة السقف ذات الطبقة الواحدة بشكل أساسي الغطاء الخارجي المقاوم للطقس. ولذلك يجمع الهيكل المركب بين وظائف التسقيف والعزل في مكون واحد جاهز.

ما هو النواة التي يجب اختيارها للوحة السقف المركبة؟

يتم اختيار PU وPIR بشكل شائع عندما يكون العزل الحراري هو المطلب الأساسي. يعتبر الصوف الصخري مناسبًا للمشاريع التي يكون فيها الأداء ضد الحرائق والعزل المعدني أمرًا مهمًا. يمكن أخذ الصوف الزجاجي في الاعتبار عند الحاجة إلى العزل الحراري والصوتي. يجب أن يتبع الاختيار النهائي المواصفات الحرارية والنارية للمشروع.

ما هي سمك اللوحة المتاحة؟

تشمل السماكات الشائعة 50 و75 و100 و150 و200 ملم. يمكن مناقشة السماكات الأخرى وفقًا للأداء الحراري المطلوب وتصميم المشروع.

هل يمكن تخصيص طول اللوحة؟

نعم. يمكن توفير الألواح بأطوال ثابتة مثل 6 م و 12 م أو قصها بأطوال محددة وفقًا لتخطيط السقف ومتطلبات النقل.

هل يمكن تخصيص اللون الخارجي والطلاء؟

نعم. يمكن توفير البوليستر والفلوروكربون وأنظمة الطلاء المحددة الأخرى. يمكن أيضًا تخصيص اللون وفقًا لنظام الطلاء المتوفر ومتطلبات المشروع.

هل يمكنكم توفير ألواح الألمنيوم والمغنيسيوم والمنغنيز؟

نعم. يمكن استخدام صفائح سبائك الألومنيوم والمغنيسيوم والمنغنيز كسطح معدني لتكوينات لوحة السقف المركبة المناسبة. يجب تأكيد سمك الركيزة وهيكل اللوحة وفقًا لتصميم السقف.

هل يمكنك معالجة الفتحات قبل الشحن؟

نعم. يمكن ترتيب الفتح، وختم الحواف، والثني، والحفر المسبق وفقًا لرسومات الإنتاج المعتمدة.

ما هي المعلومات المطلوبة لاقتباس؟

تتضمن المعلومات المطلوبة عادةً مساحة السقف أو كمية اللوحة، وسمك اللوحة، والمواد الأساسية، ونوع الصفائح المعدنية وسمكها، والعرض الفعال، وطول اللوحة، والطلاء، واللون، ومتطلبات التثبيت، ووجهة التسليم. تكون رسومات السقف مفيدة عندما يطلب العميل حساب الكمية أو المعالجة الجاهزة.

هل يمكنك ترتيب فحص طرف ثالث؟

نعم. يمكن ترتيب فحص SGS أو BV أو أي فحص آخر متفق عليه بواسطة طرف ثالث وفقًا لنطاق الفحص المحدد في عقد الشراء.
